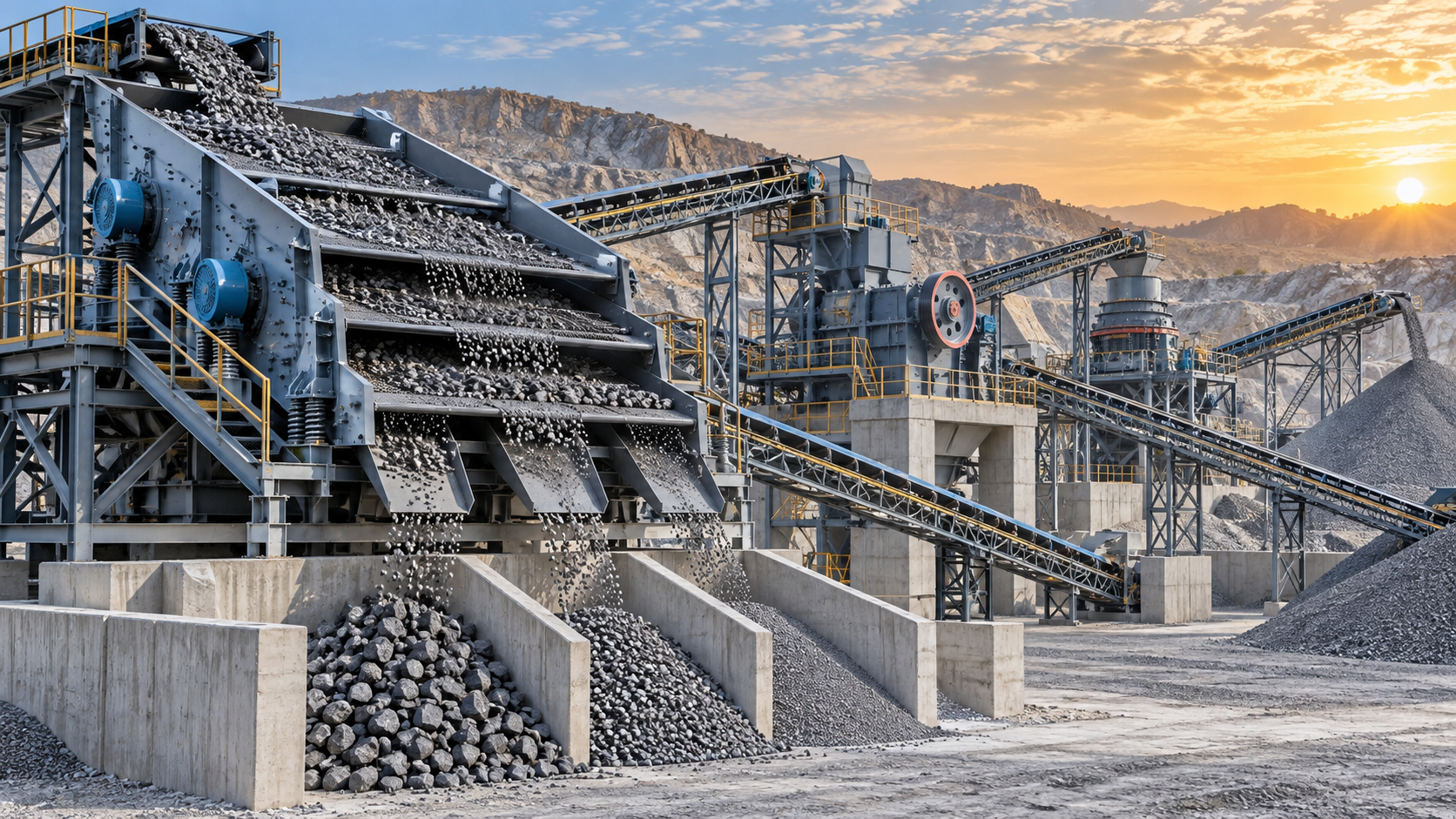

اختيار غربال اهتزازي لمعالجة المحاجر والركام عالية السعة

إن اختيار غربال اهتزازي لمحجر عالي السعة لا يقتصر ببساطة على اختيار أكبر سطح غربلة أو أعلى قدرة للمحرك. ففي معالجة الركام، لا يتحكم الغربال في المقاس النهائي فحسب، بل يؤثر أيضًا في تحميل الكسارة، والحمل المعاد تدويره، وشكل المنتج، وتجانس المخزون، واستهلاك المياه، وحجم الصيانة غير المخطط لها التي يتعين على فريق المصنع التعامل معها.

بالنسبة للمقيّمين الفنيين، يتمثل السؤال الحقيقي في ما إذا كان الغربال سيحافظ على كفاءة الفصل المطلوبة في ظروف التغذية المتوقعة للمصنع، وليس فقط ما إذا كان قادرًا على تحقيق السعة الاسمية المذكورة في الكتالوج. فالبازلت والجرانيت والحجر الجيري والخرسانة المعاد تدويرها والمواد الرطبة المحتوية على الطين والرمل المصنع كلها تتصرف بشكل مختلف على سطح الغربلة. وتبدأ عملية الاختيار العملية من تدفق المواد ثم تعمل بصورة عكسية نحو تكوين الغربال.

ابدأ بمتطلبات الغربلة، وليس بحجم الماكينة

قبل مقارنة الطرازات، حدّد بدقة ما يجب أن ينجزه الغربال الاهتزازي ضمن الدائرة. يتعرض غربال الفصل الأولي قبل الكسارة الأولية للصدمات والصخور كبيرة الحجم والتلوث العرضي بالمواد زائدة الحجم. أما غربال التصنيف بعد التكسير الثانوي أو الثالثي، فيواجه تحديًا مختلفًا يتمثل في الحفاظ على فصل دقيق مع التعامل مع نسبة عالية من الجسيمات القريبة من المقاس المطلوب. وفي المقابل، يُختار غربال نزع المياه بناءً على إزالة الرطوبة واستعادة المواد الصلبة بدلًا من كفاءة نقطة الفصل التقليدية.

ينبغي أن يتضمن بيان متطلبات التشغيل مدخلات التشغيل التالية:

• الإنتاجية التصميمية والإنتاجية القصوى المتوقعة، معبّرًا عنها بالطن في الساعة؛
• أقصى حجم للتغذية، وتوزيع التغذية، ونسبة المواد الأصغر من المقاس الموجودة مسبقًا؛
• الكثافة الظاهرية، وشكل الجسيمات، وقابلية التآكل، ومحتوى الرطوبة؛
• مقاسات المنتجات المطلوبة ونسبة التلوث المسموح بها من المواد زائدة أو ناقصة المقاس؛
• ما إذا كانت الدائرة جافة أو رطبة أو من المحتمل أن تشهد تغيرات موسمية في الرطوبة؛
• مساحة التركيب المتاحة، وحدود هيكل الدعم، وإمكانية الوصول لأعمال الصيانة.

غالبًا ما يصبح الغربال المختار بناءً على متوسط الحمولة فقط نقطة اختناق عندما يواجه المحجر طبقات أكثر رطوبة أو منطقة صخرية أصلب أو زيادة مفاجئة من التكسير في المراحل السابقة. وعادةً ما يكون من الحكمة تقييم السعة في ظروف التشغيل الصعبة المتوقعة، مع هامش معقول لتغيرات التغذية والتآكل بمرور الوقت.

تعتمد السعة على المساحة المفتوحة المتاحة أثناء التشغيل

سطح الغربلة هو الموضع الذي تتحول فيه السعة النظرية إلى إنتاج فعلي للمصنع. وتهم مساحة السطح، لكن المساحة المفتوحة القابلة للاستخدام أهم. فقد ينسد سطح كبير مزود بوسائط غير مناسبة، أو تعلق فيه الجسيمات، أو يتآكل مبكرًا، مما يقلل منطقة الغربلة الفعالة قبل وقت طويل من وصول جسم الغربال إلى نهاية عمره التشغيلي.

بالنسبة للفصل الأولي الخشن وتغذية المحاجر الشاقة، قد تكون الشبكة السلكية الفولاذية أو الصفائح المثقبة مناسبة عندما تكون مقاومة الصدمات هي الأولوية. أما لتصنيف الركام المتوسط والناعم، فغالبًا ما توفر وسائط الغربلة المصنوعة من البولي يوريثان عمر تآكل أطول وضوضاء أقل ومقاومة أفضل للتآكل، ولا سيما مع الأحجار الصلبة. ويجب أخذ مساحتها المفتوحة الأصغر مقارنة بالشبكة السلكية في الاعتبار عند حسابات السعة. كما تتيح الوسائط المعيارية استبدال مناطق الصدمات المتآكلة دون تغيير سطح الغربلة بالكامل.

تستحق المواد القريبة من المقاس اهتمامًا خاصًا. فالجسيمات القريبة من أبعاد الفتحة تحتاج إلى وقت أطول وفرص أكثر لتتجه نحو الفتحة. وإذا كان المصنع يحتاج إلى منتج نظيف بمقاس 5–10 مم أو 10–20 مم، فلا ينبغي للمقيّم افتراض أن مساحة السطح نفسها المستخدمة للفصل الخشن ستوفر الكفاءة ذاتها عند فصل أدق.

طابق الحركة مع سلوك المادة

تحدد حركة الغربال كيفية تدرج المواد طبقيًا وانتقالها وتلامسها مع وسائط الغربلة. وتستخدم الغرابيل الاهتزازية الدائرية أو المائلة على نطاق واسع في تصنيف مواد المحاجر لأنها تحرك المواد بثبات عبر عدة أسطح غربلة مع توفير إنتاجية موثوقة. ويمكن أن تكون الغرابيل الأفقية مفيدة عندما يتطلب الأمر زاوية تركيب أكثر استواءً أو زمن احتجاز أطول أو كفاءة عالية في عمليات الفصل الصعبة. وتُستخدم الوحدات عالية التردد عمومًا للمواد الدقيقة وتطبيقات الرمال، حيث قد لا توفر أنماط الشوط التقليدية فصلًا كافيًا.

تشمل المعلمات الأساسية الشوط والسرعة وزاوية الاهتزاز وميل سطح الغربلة. ويمكن للشوط الأكبر أن يساعد في تحريك التغذية الثقيلة والخشنة ويقلل خطر تراكم المواد على السطح. وقد يساعد التردد الأعلى في الغربلة الدقيقة، لكنه ليس حلًا شاملًا للمواد الرطبة أو اللزجة. ويعتمد المزيج الصحيح على التغذية والفتحة وزمن الاحتجاز المطلوب.

من الأخطاء الشائعة التعامل مع «مزيد من الاهتزاز» بوصفه حلًا لكل مشكلة غربلة. فقد يؤدي التسارع المفرط إلى تقصير عمر المحامل ووسائط الغربلة، وزيادة الإجهاد الهيكلي، وقذف المواد بسرعة كبيرة فوق السطح. والهدف هو التدرج الطبقي المتحكم فيه: ينبغي أن تصل المواد الدقيقة إلى الوسائط، وأن تحظى الجسيمات القريبة من المقاس بوقت تعرض كافٍ للمرور، وأن تُفرّغ المواد زائدة الحجم دون حمل كمية مفرطة من المنتج الصالح معها.

ضع دائرة التكسير والغربلة كاملة في الاعتبار

ينبغي تقييم الغربال الاهتزازي بوصفه جزءًا من خط العملية، وليس كشراء مستقل. فإذا أنتجت الكسارة في المراحل السابقة نسبة عالية من الجسيمات المسطحة أو المستطيلة، فقد يتغير سلوك الغربلة حتى لو بدا التدرج الاسمي مقبولًا. وإذا وصلت التغذية بصورة غير متساوية من ناقل، فقد تتركز المواد على أحد جانبي السطح وتبقى مناطق أخرى غير مستغلة. وغالبًا ما يكون صندوق التغذية المصمم بصورة سليمة وترتيب التوزيع وانتقال المزالق مهمة بقدر أهمية السعة الاسمية للغربال.

عند معالجة البازلت أو الجرانيت الصلب، يؤثر اختيار الكسارة أيضًا في عبء عمل الغربال ونمط تآكله. على سبيل المثال، يمكن النظر في حل للمرحلة الأولية مثلكسارة الفك FEIFAN PXE مع خيار الفاصل المغناطيسي، ومحرك بقدرة 75 Kw، للبازلت والجرانيت، وألواح فك عالية المقاومة للتآكل إلى جانب تخطيط الغربلة عندما تكون المادة كاشطة ويكون التحكم في المعادن الشاردة ذا صلة. وينبغي بعد ذلك تحديد حجم الغربال اللاحق بناءً على توزيع تفريغ الكسارة وظروف الزيادة المفاجئة ومسار إعادة التدوير المطلوب، وليس فقط على الإنتاج المقنن للكسارة.

بالنسبة للمصانع عالية السعة، تحقق مما إذا كان الغربال يمكنه استيعاب التغييرات المستقبلية في الدائرة. فقد تؤدي كسارة ثالثية جديدة أو مرحلة إضافية لصناعة الرمال أو تغير طلب السوق على كسور الركام الأصغر إلى تغيير ترتيب أسطح الغربلة المطلوب. ويمكن أن تحمي إتاحة خيارات وسائط بديلة والضبط العملي لمعلمات التشغيل الاستثمار عند تطور خطة المحجر.

إمكانية الوصول للصيانة هي معيار اختيار

في تطبيقات الركام الشاقة، تؤثر قابلية الخدمة بصورة مباشرة في التكلفة لكل طن. فقد يبدو الغربال مناسبًا من الناحية الفنية على الورق، لكنه يسبب تأخيرات إذا كانت الألواح الجانبية أو المثيرات أو المحامل أو ألواح الوسائط صعبة الوصول. وينبغي للمقيّمين فحص التفاصيل العملية: نقاط الرفع، والوصول إلى السطح، وأنظمة الشد الجانبي، والوصول إلى مواد التشحيم، وتصميم الواقيات، والخلوص اللازم لإزالة ألواح الغربال بأمان.

اسأل عن كيفية تعامل الماكينة مع المناطق التي تتآكل أولًا عادةً. وينبغي تصميم بطانات طرف التغذية، والعوارض العرضية، وحواف التفريغ، والألواح الجانبية، وقضبان دعم الوسائط للفحص والاستبدال. وبالنسبة لأحجار المحاجر الكاشطة، قد تكون قدرة مورّد وسائط الغربلة على مواءمة الشبكة السلكية أو ألواح البولي يوريثان أو التكوينات الهجينة مع كل سطح أكثر قيمة من اختيار مادة واحدة لكل التطبيقات.

تعتمد الموثوقية أيضًا على جودة التركيب. فيجب أن يسمح الإطار القاعدي والنوابض ونظام العزل ومحاذاة المحرك ووصلات المزالق بحركة الغربال الحرة. ويمكن للمزالق المتصلة بشكل صلب أو الأختام المرنة المصممة بشكل غير جيد أن تنقل الإجهاد إلى جسم الغربال وتشوه نمط الاهتزاز المقصود.

تسلسل عملي للتقييم

يمكن للفرق الفنية اتخاذ القرارات بثقة أكبر من خلال مراجعة المعدات المرشحة بالترتيب التالي:

1. تأكيد بيانات التغذية باستخدام عينات فعلية من المحجر أو سجلات الإنتاج الحديثة.
2. تحديد مقاسات الفصل المطلوبة والكفاءة المستهدفة والتلوث المسموح به في المنتج.
3. حساب مساحة السطح والسعة باستخدام أسوأ ظروف تغذية موثوقة، وليس المتوسط فقط.
4. اختيار عدد الأسطح وترتيب الفتحات ونوع الوسائط لكل مرحلة غربلة.
5. التحقق من معلمات الاهتزاز مقابل نطاق مقاس المادة ورطوبتها وقابليتها للتآكل.
6. مراجعة التكامل مع الكسارات والمغذيات والسيور الناقلة والمزالق وترتيبات التخزين.
7. فحص إمكانية الوصول للصيانة واستراتيجية قطع الغيار وقدرات الدعم قبل الاعتماد النهائي.

ينبغي أن يكون مورّد المعدات الكفؤ مستعدًا لمناقشة هذه التفاصيل بدلًا من تقديم توصية بطراز عام. وغالبًا ما يستطيع المصنعون الذين يجمعون بين إنتاج الغرابيل وتصنيع وسائط الغربلة والهندسة الكاملة لخطوط الركام تحديد مشكلات التكامل في وقت مبكر، لا سيما عندما تحتاج الشبكات المخصصة وهندسة الناقل ومراحل التكسير ومتطلبات الغربلة إلى العمل كنظام واحد.

أفضل غربال هو الذي يحافظ على توازن المصنع

ليس الغربال الاهتزازي المناسب بالضرورة هو الوحدة ذات أعلى إنتاجية معلنة. بل هو الوحدة التي تحافظ على تدرج مستقر للمنتج، وتحمي المعدات اللاحقة، وتبقى سهلة الوصول للخدمة، وتواصل الأداء مع تغير ظروف المحجر. ومن خلال تقييم سلوك المادة ومساحة السطح القابلة للاستخدام وديناميكيات الاهتزاز وتكامل الدائرة وواقع الصيانة معًا، يمكن لصانعي القرار الفني اختيار معدات غربلة تدعم إنتاج ركام عالي السعة وموثوقًا على المدى الطويل.
