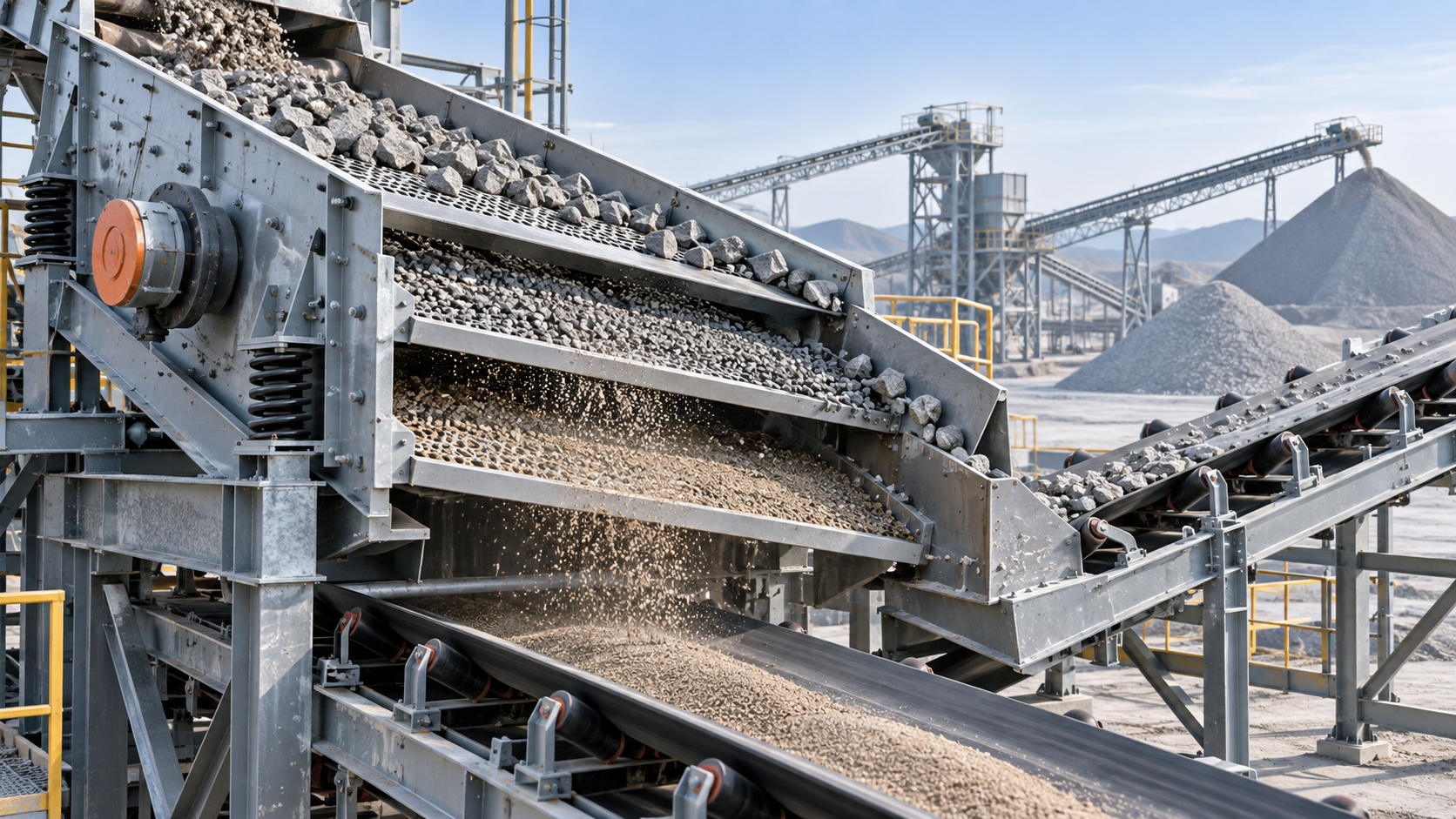

كيف تفصل الشاشة الاهتزازية المواد حسب الحجم والحركة وتصميم السطح

يفصل الغربال الاهتزازي المواد لأن الاهتزاز يرفع التغذية المختلطة ويُطبّقها ويدفعها مرارًا عبر فتحات ذات مقاس محدد. تجد الجسيمات الأصغر الفتحات وتمر من خلالها، بينما تبقى الجسيمات الأكبر على سطح الغربال وتُفرَّغ عند النهاية. ويتأثر هذا المبدأ البسيط بثلاثة متغيرات عملية: حركة الغربال، وحالة الفتحات وحجمها، وعدد الأسطح وترتيبها.

بالنسبة للركام والحجر المكسر والرمل والخام والمواد المعاد تدويرها، لا يُعد الغربلة مجرد خطوة فرز نهائية. فهي تحدد ما إذا كانت الكسارات اللاحقة تستقبل التغذية الصحيحة، وما إذا كانت المنتجات النهائية تلبي متطلبات التدرج الحبيبي، وما إذا كان المصنع قادرًا على الحفاظ على تدفق مستقر دون تدوير راجع مفرط.

يعتمد فصل الأحجام على فرصة الوصول إلى فتحة

لا يقيس الغربال كل حجر على حدة. بل يمنح الجسيمات فرصًا متكررة لملامسة فتحة. ولا يمكن لجسيم أصغر من الفتحة أن يمر إلا عندما يصل إلى سطح الغربال في وضع مناسب. وقد تستغرق الجسيمات المسطحة أو الممدودة أو الرطبة أو اللزجة أو القريبة من المقاس وقتًا أطول للمرور مقارنة بجسيم متماسك من نفس المقاس الاسمي.

لهذا السبب، لا تحدد فتحة الغربال وحدها جودة المنتج النهائي. كما أن طبقة المواد على سطح الغربال مهمة أيضًا. فإذا كانت طبقة التغذية عميقة جدًا، تبقى الجسيمات الدقيقة مدفونة تحت القطع الأكبر وتكون لديها فرص أقل للوصول إلى الشبكة. وإذا كانت الطبقة رقيقة جدًا، فقد لا يُستغل الغربال بالشكل الكافي وتضيع طاقة المصنع الإنتاجية.

تُعد المواد القريبة من المقاس عادةً الحالة الأكثر تطلبًا. فعلى سبيل المثال، قد تحتاج الجسيمات الأصغر قليلًا فقط من فتحة ما إلى ملامسة وحركة متكررتين قبل المرور. ويمكن أن يصبح الغربال الذي يعمل بكفاءة مع وجود فرق واضح في الحجم أقل كفاءة عندما تكون نسبة كبيرة من التغذية قريبة من نقطة القطع المطلوبة.

تُنشئ الحركة التطبق والنقل

توفر آلية الاهتزاز أكثر من مجرد الرجّ. إذ تفصل حركتها طبقة المواد إلى طبقات مع تحريك المواد نحو التفريغ. وتميل الجسيمات الأكبر إلى البقاء أقرب إلى أعلى طبقة المواد، بينما تتحرك الجسيمات الأصغر إلى أسفل نحو سطح الغربال. وتسمى عملية تكوين الطبقات هذه بالتطبق، وهي ضرورية للغربلة الفعالة.

تناسب حركات الغربال المختلفة مهام مختلفة. وتُستخدم الحركة الدائرية أو الإهليلجية عادةً في غربلة الركام العامة لأنها تجمع بين قذف المواد وانتقالها إلى الأمام. ويمكن للحركة الخطية أن توفر نقلًا أكثر مباشرة، وغالبًا ما تكون مفيدة عند الحاجة إلى نزع المياه أو الغربلة الدقيقة أو الحركة المتحكم بها. ويعتمد الاختيار المناسب على حجم التغذية والرطوبة والحمولة المطلوبة والفصل المطلوب.

تعمل السعة والتردد وزاوية الغربال معًا. ويمكن لقذف أقوى أن يساعد على تفكيك طبقة المواد المتماسكة وتحسين الحركة عبر سطح الغربال، لكن الاهتزاز المفرط قد يجعل المواد تنتقل بسرعة كبيرة. وعندما يصبح زمن المكوث قصيرًا جدًا، قد تخرج الجسيمات الأصغر مع الجزء زائد المقاس قبل أن تتاح لها فرصة معقولة للمرور.

وعلى العكس، فإن الحركة البطيئة ليست أفضل تلقائيًا. فقد تؤدي إلى عمق غير ضروري لطبقة المواد، وتقلل الإنتاجية، وتزيد التآكل في منطقة واحدة من سطح الغربال. والإعداد المفيد هو الذي يحافظ على انتشار المواد بالتساوي، وتطبقها بفعالية، وتفريغها دون تراكم.

يحدد تصميم الأسطح عدد عمليات الفصل التي تحدث

ينشئ الغربال أحادي السطح عملية فصل واحدة: تمر المواد الأصغر من المقاس من خلاله، بينما تبقى المواد الأكبر من المقاس في الأعلى. وتُجري الغرابيل الاهتزازية متعددة الأسطح عدة عمليات فصل في آلة واحدة. وعادةً ما يزيل السطح العلوي المواد الأكبر أولًا، مما يحمي الأسطح السفلية من التحميل الزائد. ثم تصل المواد التي تمر عبره إلى السطح التالي، حيث يُفصل جزء ذو مقاس أصغر.

في ترتيب نموذجي للركام، تُركب أكبر فتحة على السطح العلوي وتُستخدم فتحات أصغر تدريجيًا في الأسفل. وينتج كل سطح تيار منتج مختلفًا أو يهيئ المواد لمرحلة لاحقة. ويكون هذا التصميم مفيدًا عندما يحتاج المصنع إلى عدة تدرجات حبيبية لكن مساحة التركيب محدودة.

ليست زيادة عدد الأسطح هي الحل الأفضل دائمًا. إذ يستقبل كل سطح سفلي مواد مرت بالفعل عبر السطح الذي فوقه، ويمكن أن يؤدي سوء توزيع التغذية إلى تحميل زائد على أحد الجوانب مع عدم استغلال جانب آخر. وقد يكون الترتيب الأبسط أفضل عندما لا تكون هناك حاجة إلا إلى عملية فصل أو اثنتين واضحتين.

وسائط الغربلة جزء من نظام الفصل

لا تتصرف الشبكة السلكية وألواح البولي يوريثان ووسائط الغربلة الأخرى بالطريقة نفسها. وغالبًا ما توفر الأسلاك المنسوجة مساحة مفتوحة كبيرة وتكون مفيدة عندما تكون سعة الغربلة أولوية. وقد تكون وسائط البولي يوريثان مناسبة للمواد الكاشطة وبعض ظروف الغربلة الرطبة أو الصعبة، خاصةً عندما يكون عمر التآكل وتقليل انسداد الفتحات أمرين مهمين. ويعتمد الاختيار الصحيح على التغذية، وليس على تفضيل عام لمادة واحدة.

تستحق المساحة المفتوحة الاهتمام. فقد يكون للوحَي وسائط نفس الفتحة الاسمية، لكن يختلفان في قطر السلك أو بنية اللوح أو ترتيب الدعامات. وتقلل المساحة المفتوحة الأقل المساحة المتاحة لمرور الجسيمات، مما قد يقلل السعة. ومن ناحية أخرى، قد يكون استخدام لوح أكثر متانة مبررًا عندما تكون الصدمات والتآكل شديدين.

تُعد الفتحات المسدودة سببًا شائعًا لضعف الفصل. ويمكن للطين الرطب والمواد الدقيقة الرطبة والملوثات الليفية والجسيمات القشرية أن تسد الشبكة أو تعلق بها. ونادرًا ما تؤدي زيادة الاهتزاز وحدها إلى حل دائم لهذه المشكلة. وقد تتضمن الاستجابة الأفضل تغيير نوع الوسائط، أو ضبط تجهيز التغذية، أو تقليل الرطوبة حيثما كان ذلك عمليًا، أو اختيار شكل فتحة أكثر ملاءمة للمادة.

ما الذي يسيء المشغلون فهمه غالبًا

أحد الأخطاء الشائعة هو التعامل مع سعة الغربال باعتبارها تصنيفًا ثابتًا للآلة. إذ تتغير الإنتاجية الفعلية بحسب التدرج الحبيبي للتغذية والرطوبة والكثافة الظاهرية والشكل ومحتوى المواد الدقيقة ومدى انتظام دخول التغذية إلى الغربال. وقد تبدو الآلة كبيرة السعة على الورق، لكنها تواجه صعوبة إذا وصل تيار تغذية مركز إلى جزء صغير من السطح العلوي.

خطأ آخر هو إلقاء اللوم على الغربال عندما تبدأ المشكلة في المرحلة السابقة. فقد تنتج كسارة تعمل بإعداد غير مناسب للفجوة المغلقة كمية كبيرة من المواد القريبة من المقاس. وقد تتسبب وحدة تغذية غير منتظمة في تدفقات مفاجئة على السطح. كما قد يؤدي الحمل الزائد من الغسيل أو سوء التصريف إلى وصول مواد دقيقة رطبة إلى معدات الغربلة الجافة. وينبغي تقييم أداء الغربلة باعتباره جزءًا من تدفق المواد الكامل.

يؤثر تخطيط النقل أيضًا في تحميل الغربال. وعندما تجعل تغيرات الارتفاع أو المساحة المحدودة ترتيبات النقل التقليدية صعبة، يمكن النظر في معدات مثل ناقل الحزام ذو الحاجز الجانبي | معدات نقل الخام السائب ومحطة تكسير الحجر كجزء من تخطيط مناولة المواد. والهدف ليس مجرد نقل المواد إلى الأعلى، بل إيصالها إلى الغربال في تيار متحكم به وموزع بالتساوي.

أسئلة يجب الإجابة عنها قبل اختيار الغربال

• ما هو أقصى حجم للتغذية، وما كمية المواد الأكبر من المقاس الموجودة؟
• ما أجزاء الأحجام النهائية التي يجب إنتاجها، وما مقاسات القطع الأكثر أهمية؟
• هل المادة جافة أم رطبة أم لزجة أم كاشطة أم قشرية أم غنية بالمواد الدقيقة؟
• ما كمية المواد القريبة من المقاس المتوقعة عند كل نقطة فصل؟
• هل ستكون تغذية الغربال مستقرة، أم ستتلقى تدفقات مفاجئة متقطعة من الكسارة؟
• هل يتطلب التخطيط عدة أسطح في آلة واحدة، أم يمكن تقسيم الغربلة على مراحل؟

توفر هذه الإجابات أساسًا أكثر موثوقية للاختيار من اختيار الغربال اعتمادًا فقط على العرض أو عدد الأسطح أو السعة الاسمية. فالآلة المطابقة بشكل صحيح تنتج أجزاءً أنظف مع تدوير راجع غير ضروري أقل. أما الآلة غير المطابقة فقد تهتز بصورة طبيعية، لكنها تنتج فصلًا ضعيفًا وتآكلًا غير متساوٍ وإنتاجًا غير مستقر للمصنع.

إن فهم الحجم والحركة وتصميم الأسطح يجعل من السهل إدراك سبب كون الغربال الاهتزازي آلة للتحكم في العمليات، وليس مجرد منخل بسيط. وأفضل تهيئة هي التي تمنح التغذية الفعلية فرصة كافية للتطبق والمرور عند مقاسات القطع المطلوبة، مع الحفاظ على حركة مستقرة عبر خط الإنتاج بالكامل.
