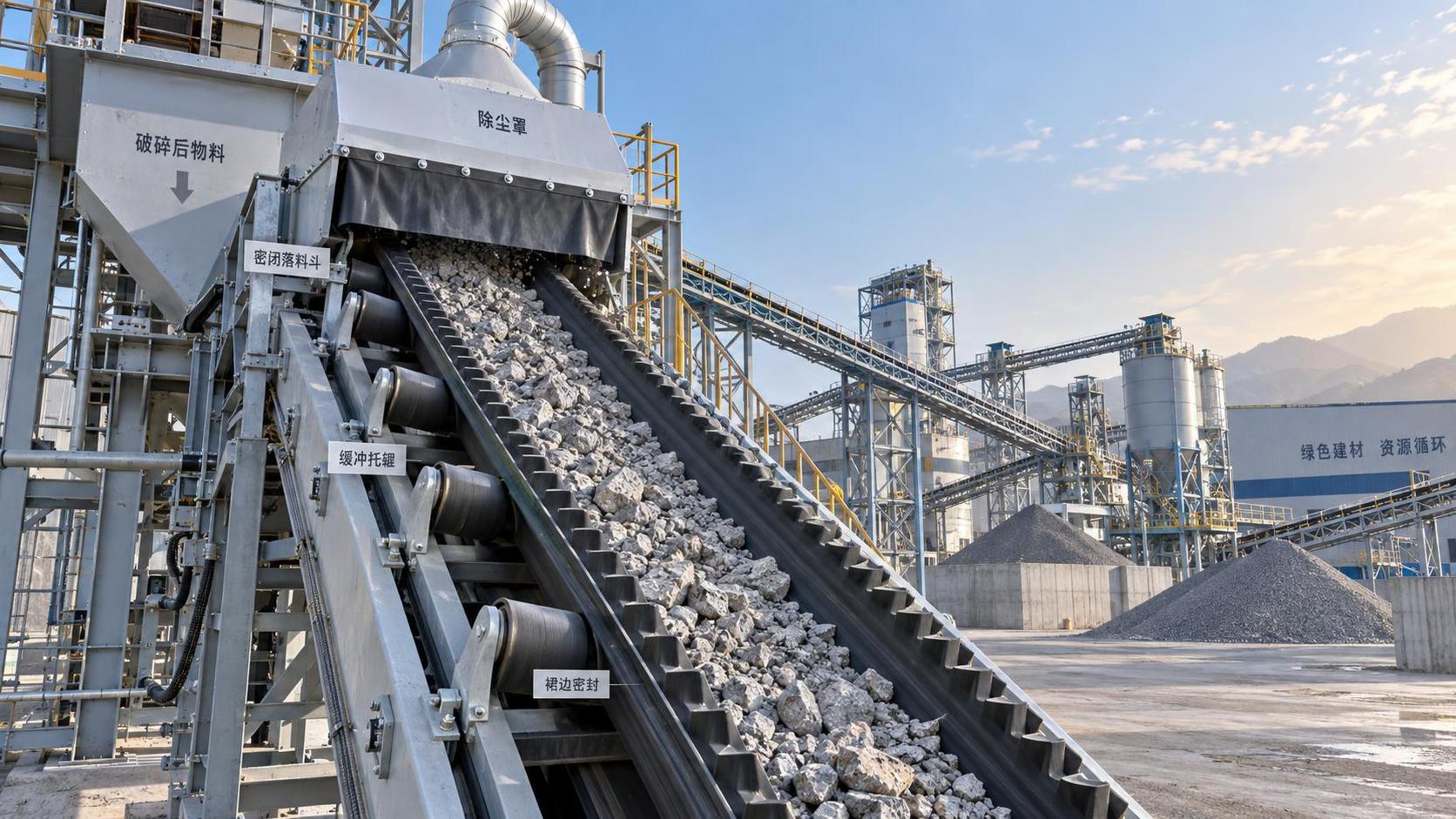

فحوصات التصميم للناقلات المائلة في مصانع الركام ذات الظروف المغبرة وعالية الصدمات

غالبًا ما يُنظر إلى الناقل المائل في مصنع الركام على أنه مجرد تغيير بسيط في الارتفاع بين آلتين. لكن في ظروف التشغيل المغبرة وعالية الصدمات، يؤدي هذا الافتراض إلى مشكلات مكلفة. قد يحقق الناقل طاقته الاسمية على الورق، ومع ذلك يعاني من انزلاق السير، أو ارتجاع المواد، أو تسرب المواد من الألواح الجانبية، أو تلف سريع للبكرات الحاملة، أو انسكاب مزمن عند استقباله للمواد الناعمة الرطبة والصخور غير المنتظمة والتغذية المتذبذبة من الكسارة أو الغربال.

بالنسبة لمديري المشاريع، يتمثل سؤال التصميم الأول في ما إذا كان الميل المقترح يستطيع نقل كامل نطاق المواد في ظروف تحميل مستقرة، وليس مجرد ما إذا كان السير المختار قادرًا على الصعود. تعتمد الإجابة على التأثير المشترك لزاوية الناقل، وشكل الجسيمات، والرطوبة، وسطح السير، وطريقة التحميل، والتغيرات التشغيلية المتوقعة في المصنع. لذلك، ينبغي مراجعة الناقل السيور المائل المخصص لعمليات مصنع الركام بوصفه جزءًا من نظام النقل، بما في ذلك نقطة التفريغ العلوية ونقطة الاستقبال السفلية.

ابدأ بالمادة وظروف تشغيل الناقل الفعلية

القدرة التصميمية ليست سوى أحد المدخلات. ينبغي فحص الناقل وفقًا لأكبر حجم صخور، وأقصى اندفاع للتغذية، ومحتوى المواد الناعمة، ونطاق الرطوبة، والاحتمال المتوقع لوجود مواد لاصقة. فالسير الذي ينقل حجرًا مكسرًا جافًا ومتدرجًا جيدًا يتصرف بشكل مختلف تمامًا عن سير يتعامل مع تغذية ملوثة بالطين بعد هطول الأمطار. يمكن أن تتراكم المواد الناعمة الرطبة على البكرات والطارات، بينما تزيد الأحجار الزاوية الأكبر من طاقة الصدمة وقد تتلف السير في منطقة التحميل.

ينبغي تقييم الميل المطلوب بالتزامن مع قابلية المادة للتدحرج أو الانزلاق إلى الخلف. ومع زيادة الزاوية، تصبح السيور الملساء التقليدية أكثر حساسية لعمق التحميل وحالة المادة. قد يعمل الميل البسيط بموثوقية باستخدام سير قياسي، بينما قد يتطلب التصميم الأكثر انحدارًا سيرًا بنمط شيفرون أو مزودًا بنتوءات، أو هندسة تحميل معدلة، أو ترتيبًا بديلًا باستخدام عدة نواقل. إن زيادة زاوية السير لمجرد تقليل الأعمال المدنية أو مساحة المصنع قد تنقل التكلفة إلى الأجزاء المعرضة للتآكل، ومتطلبات الطاقة، ومعدات التنظيف، والصيانة غير المخططة.

ينبغي لفرق المشروع طلب أن يعكس حساب التشغيل معدل الإنتاج العادي وكذلك ظروف الاندفاع. فنادرًا ما يكون تفريغ الكسارة منتظمًا تمامًا. وإذا كان نظام التغذية يسمح بفترات قصيرة تتجاوز السعة الاسمية، فيجب أن يستوعب عرض السير وسرعته وحجم الألواح الجانبية وترتيب نظام الدفع تلك الفترات دون السماح بتراكم المواد بارتفاع كبير على السير أو انسكابها عند نقاط الانتقال.

تحقق من منطقة التحميل قبل تحديد قوة السير

عادةً ما يكون التحميل عالي الصدمات هو الجزء من الناقل الذي يحدد عمره التشغيلي. تصنيف قوة شد السير مهم، لكنه لا يحمي من قادوس استقبال سيئ التصميم. عندما تسقط الصخور خارج المركز، أو من ارتفاع سقوط مفرط، أو بسرعة واتجاه يتعارضان مع حركة السير، تكون النتيجة تلفًا موضعيًا للسير، وانحرافه عن المسار، وتلف البكرات الحاملة، وتسرب المواد على امتداد الألواح الجانبية.

ينبغي أن تغطي المراجعة العملية لمنطقة التحميل أربعة شروط:

• ارتفاع السقوط وحجم الصخور: تتطلب المواد ذات الكتل الأكبر ومسافات السقوط الأطول سرير صدمات، أو بكرات صدمات متقاربة التباعد، أو كليهما. يجب أن يمنع ترتيب الدعم السير من الانحراف المفرط تحت تأثير الصدمات.
• مسار حركة المواد: ينبغي أن يوجّه القادوس المواد في الاتجاه نفسه وبسرعة قريبة من سرعة سير الاستقبال. إن اصطدام المواد بعكس اتجاه حركة السير يسبب اضطرابًا ويسرّع التآكل.
• التحميل المركزي: يجب أن يتمركز تدفق الحمولة عبر عرض السير. لا يمكن تصحيح الناقل الذي يُحمّل بشكل متكرر إلى أحد الجانبين بصورة دائمة باستخدام بكرات ضبط المسار.
• طول الاحتواء: يجب أن تكون الألواح الجانبية طويلة بما يكفي لتثبيت تدفق المواد قبل خروجه من منطقة الإحكام. تسمح الألواح القصيرة بتسرب المواد الناعمة قبل استقرار طبقة المواد.

يستحق إحكام الألواح الجانبية اهتمامًا دقيقًا في مصانع الركام الجافة، لأن فجوة صغيرة قد تصبح مصدرًا مستمرًا للغبار. ومع ذلك، لا ينبغي شد الأختام إلى حد يسبب احتكاكًا مفرطًا أو يتلف غطاء السير. يأتي الإحكام الجيد من دعم مستقر للسير، وتحميل صحيح، وهندسة مناسبة للألواح الجانبية، وأختام مرنة مضبوطة بشكل سليم. ونادرًا ما يُحل الأمر بإضافة مزيد من المطاط الملامس لسير غير مستقر.

التحكم في الغبار مسألة مرتبطة بتصميم الناقل

غالبًا ما تُسند أنظمة تجميع الغبار إلى حزمة منفصلة، لكن تصميم الناقل هو الذي يحدد مدى فعالية تلك الحزمة. فنقاط النقل المفتوحة، وسقوط المواد من ارتفاع كبير، والقواديس المضطربة، ومسارات العودة غير المغلقة جيدًا تولد غبارًا أسرع مما يمكن لغطاء أو مجمّع احتواؤه بشكل معقول.

بالنسبة للناقل المائل، ينبغي تغليف منطقتي التحميل والتفريغ حيثما كان ذلك عمليًا، مع توفير مساحة وصول كافية للفحص والتنظيف. ويجب ألا يتداخل الغلاف مع تتبع السير أو الصيانة أو الوصول في حالات الطوارئ. كما يجب النظر إلى حجمه وفتحاتِه بالتوازي مع تصميم شفط الغبار في المصنع. فقد يستمر القادوس المغلق بالكامل الذي يسمح بدخول الهواء دون تحكم في إطلاق الغبار عبر الفجوات عند أبواب الفحص والألواح الجانبية.

ارتجاع المواد مشكلة غبار أخرى. فالمواد الملتصقة بجانب العودة من السير تتساقط على امتداد الهيكل، وتلوث الممرات، وتتراكم حول المكونات الدوارة. ينبغي أن يتضمن التصميم منظفًا أوليًا عند طارة الرأس، ومنظفًا ثانويًا عندما تبرر ظروف المواد ذلك. ويحتاج نظام التنظيف إلى مسار لتجميع المواد المزالة. وإلا فإن المواد الناعمة المكشوطة ستتجمع ببساطة أسفل طرف الرأس وتتحول إلى عبء متعلق بالنظافة والسلامة.

يمكن للرش الرطب أن يقلل الغبار المتطاير، لكن ينبغي تقييمه مقابل متطلبات جودة المواد وإدارة المياه المحلية. فقد تؤدي إضافة الماء عند نقطة نقل إلى زيادة ارتجاع المواد، أو التصاق المواد الناعمة بالقواديس، أو تعقيد كفاءة الغربلة في المراحل اللاحقة. ويجب أن يظل تخطيط الناقل قابلًا للصيانة حتى عند عدم توفر نظام كبح الغبار أو انخفاض فعاليته.

يجب تقييم قدرة نظام الدفع وجهاز الشد في أسوأ الظروف

تتطلب الناقلات المائلة قدرة إضافية لرفع المواد، وقد يصبح مكوّن الارتفاع هو العامل المسيطر في المسارات الطويلة أو شديدة الانحدار. ينبغي أن يراعي اختيار نظام الدفع عزم بدء التشغيل، وظروف إعادة تشغيل السير وهو محمل بالكامل، وتسارع السير، وفواقد الاحتكاك، ونطاق الكثافة الظاهرية المتوقع أثناء التشغيل. وقد يواجه نظام الدفع المصمم للتشغيل المستقر فقط صعوبة عند ضرورة إعادة تشغيل سير محمل بعد توقف طارئ.

تتطلب خدمة الركام عالية الصدمات أيضًا مراجعة تغطية الطارات، ولف السير، وهامش الجر. إذ يقلل الغبار أو الرطوبة على طارة الدفع من التماسك. يولد الانزلاق حرارة ويتلف تغطية الطارة وأغطية السير، لذلك لا ينبغي أن تقتصر الاستجابة على زيادة قدرة المحرك. يجب أن يعمل ترتيب الجر بالكامل كنظام متكامل، بما في ذلك قطر طارة الدفع، ونوع التغطية، وزاوية اللف، وشد جهاز الشد.

ينبغي أن يحافظ جهاز الشد على توتر كافٍ للسير أثناء تغيرات التحميل وتفاوت درجات الحرارة دون تعريض السير أو وصلاته لإجهاد مفرط. ويجب أن تكون مسافة حركته متاحة للفحص، وأن يسمح الهيكل بالضبط الآمن. في الناقلات الأطول، يمكن أن تؤثر طريقة الشد المختارة وفلسفة التحكم تأثيرًا ملموسًا في سلوك بدء التشغيل وعمر السير.

يجب أن تتبع الحماية من التآكل مسار المواد

تكون بطانات التآكل ذات قيمة في المواضع التي تغير فيها المواد اتجاهها أو تصطدم بجدران القادوس، لكن زيادة السماكة بشكل عشوائي ليست استراتيجية تصميم. يجب أن تتناسب مادة البطانة، وترتيب الألواح، وطريقة التثبيت، وإمكانية الوصول للاستبدال مع التآكل والصدمات في كل موقع. وقد يحتاج قادوس يتعامل مع تفريغ كسارة خشن إلى حماية مقاومة للصدمات عند المدخل، بينما قد تستفيد نقطة نقل للمواد الناعمة في المراحل اللاحقة بدرجة أكبر من بطانات منخفضة الاحتكاك تحد من التراكم.

ينطبق المبدأ نفسه على البكرات الحاملة وبكرات الدوران. فبكرات الصدمات المتقاربة مناسبة أسفل منطقة التحميل، بينما تكون البكرات المحكمة والمتينة مهمة في كامل ظروف التشغيل الخارجية المغبرة. ينبغي أن يراعي اختيار البكرات عواقب تعطلها إضافةً إلى الحمل الاسمي. إذ يمكن لبكرة متعطلة أسفل جزء مائل شديد التحميل أن تتلف السير بسرعة، لأن شد السير ووزن المادة يجعلان التآكل الموضعي أشد.

عندما يستقبل الناقل موادًا مصنفة من غربال عالي السعة، يجب أن يتوافق الغربال والناقل من حيث سعة الاندفاع وهندسة النقل. على سبيل المثال، يمكن أن ينتج غربال اهتزازي OEM للخدمة الشاقة من نوع الموزة بإنتاجية عالية لمعدات مصانع الرمل والحصى واسعة النطاق تدفقًا كبيرًا ومجزأً من المواد. ينبغي التحقق من أن ناقل الاستقبال يستوعب التفريغ المتزامن من عدة طوابق أو مخارج عندما يجمع التخطيط بين التدفقات، بدلًا من تحديد سعته بناءً على جزء متوسط فقط.

إمكانية الوصول للصيانة جزء من نطاق المعدات

يصبح الناقل السليم ميكانيكيًا صعب التشغيل عندما لا يستطيع العاملون فحص البكرات الحاملة بأمان، أو تنظيف مناطق النقل، أو تغيير الكاشطات، أو الوصول إلى مفاتيح حبل السحب. تحتاج الهياكل المائلة إلى ممرات، ودرابزينات، ومنصات وصول، ومسارات آمنة للوصول إلى مكونات الرأس والذيل ونظام الدفع وجهاز الشد ومنطقة التحميل. كما يجب أن يترك التخطيط مساحة عملية لاستبدال طارة، أو رفع مجموعة الدفع، أو التعامل مع مكونات منظف السير.

تكتسب إمكانية الوصول للفحص أهمية خاصة حول نقاط التحكم في الغبار المغلقة. ينبغي وضع الأبواب في أماكن يمكن من خلالها رؤية الانسدادات وتآكل البطانات والتراكم فعليًا. وقد تستوفي فتحة وصول صغيرة موضوعة بعيدًا عن تدفق المواد متطلبات مراجعة الرسومات، لكنها تقدم قيمة تشغيلية محدودة.

ينبغي اختيار الحماية الكهربائية والميكانيكية وفقًا لأنماط الأعطال المتوقعة: انحراف السير، وفقدان سرعة السير، وانسداد القادوس، وتفعيل حبل السحب للطوارئ، والحمل الزائد. ويجب أن تعكس مواضع تركيبها ترتيب الناقل. إذ يوفر مفتاح انحراف السير المثبت خارج المنطقة التي تظهر فيها مشكلات التتبع حماية محدودة.

مراجعة أكثر فائدة قبل الاعتماد

قبل اعتماد التصنيع، ينبغي لمديري المشاريع طلب مراجعة تشغيلية واحدة تربط بين متطلبات العملية والترتيب الميكانيكي. يجب أن توضح هذه المراجعة أقصى غلاف للمواد، وزاوية الناقل، ومسار التحميل، وتكوين القادوس، ومواصفات السير، وأساس اختيار نظام الدفع وجهاز الشد، وترتيب المنظف، وغلاف الغبار، ومتطلبات الوصول. إن مراجعة هذه العناصر بشكل منفصل غالبًا ما تخفي نقاط الربط التي تبدأ عندها معظم المشكلات التشغيلية.

تكون تصاميم النقل المائل الأكثر موثوقية عادةً هي التي تقبل في وقت مبكر من المشروع القيود التي تفرضها المواد وهندسة الموقع. فالتعديل البسيط في زاوية السير، أو ارتفاع نقطة النقل، أو اتجاه القادوس، أو منصة الصيانة، يمكن أن يمنع سنوات من أعمال التنظيف والتوقف واستبدال المكونات قبل أوانها بعد التشغيل التجريبي.
