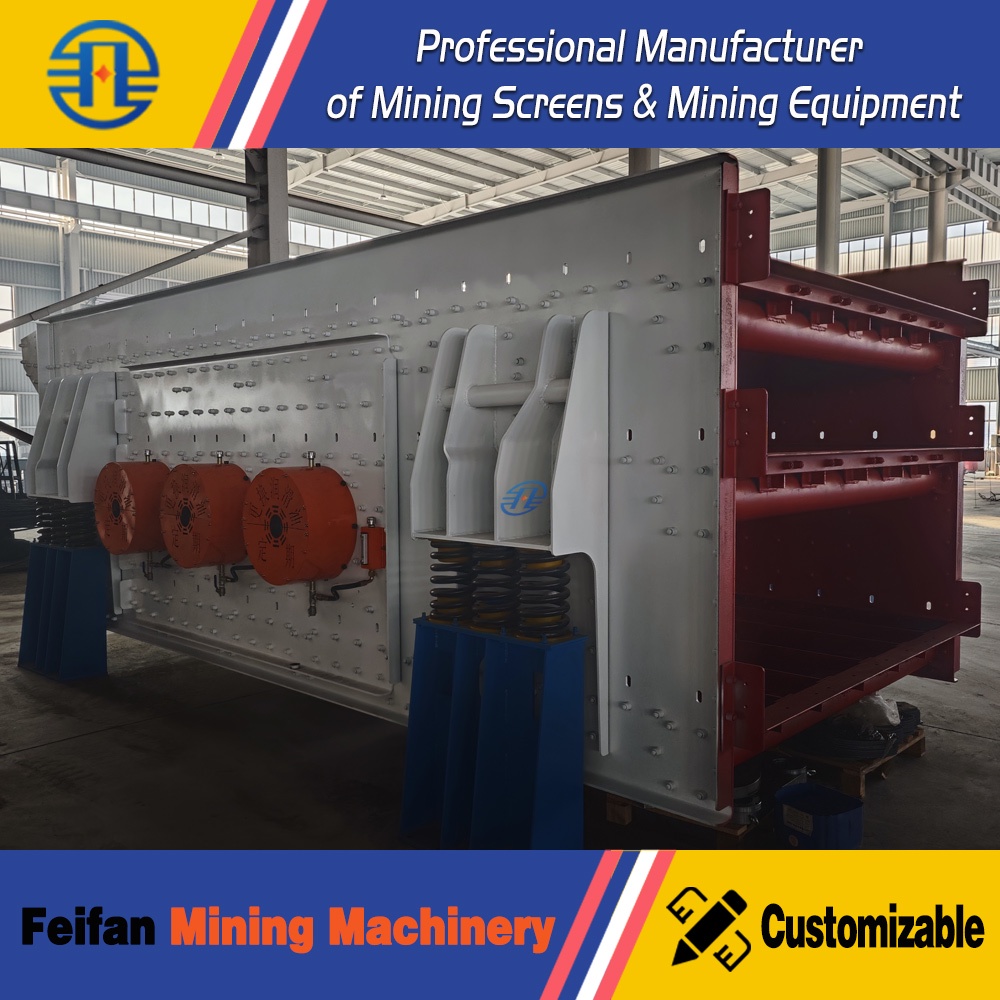

لماذا تحتاج الشاشة الاهتزازية الأفقية إلى وحدات إثارة متزامنة

تحتاج الشاشة الاهتزازية الأفقية إلى مهيّجات متزامنة، لأن القوى الناتجة عنها مجتمعةً تحدد اتجاه حركة سطح الغربلة ومدى انتظامها. ونظرًا إلى أن ميل السطح ضئيل أو معدوم، فلا توجد قوة جاذبية كافية لدفع المواد إلى الأمام؛ لذا تعتمد الشاشة على حركة قذف مضبوطة لنقل الركام مع السماح للجسيمات الأصغر بالمرور عبر الفتحات. وقد تؤدي المهيّجات التي تعمل بالسرعة الصحيحة، ولكن بعلاقة طور غير مناسبة، إلى اتجاه قذف غير ملائم أو حركة غير منتظمة أو تغير الأحمال المؤثرة في هيكل الشاشة.

تعني المزامنة الحفاظ على العلاقة المصممة بين الكتل اللامركزية الدوارة. ولا يعني ذلك بالضرورة أن يدور كل عمود في الاتجاه نفسه أو أن تشغل كل ثِقْلة موازنة الموضع الزاوي نفسه. فالعلاقة المطلوبة تعتمد على ترتيب المهيّجات في الشاشة والحركة المقصودة منها.

يحتاج سطح الغربلة إلى حركة قذف موجّهة

في الشاشة المائلة، تسهم الجاذبية بدرجة كبيرة في انتقال المواد. أما السطح الأفقي، فيعتمد بدرجة أكبر على مسار الاهتزاز، أي مزيج الرفع العمودي والحركة الأفقية اللذين يدفعان طبقة المواد إلى الأمام. خلال كل دورة، تنفصل الجسيمات عن السطح، وتتحرك في مسار قصير عبر الهواء، ثم تهبط في موضع أبعد على طول سطح الغربلة.

يساعد المكوّن العمودي على تفكيك طبقة المواد، ما يسمح للجسيمات الأصغر بالتحرك إلى أسفل باتجاه سطح الغربلة. أما المكوّن الأفقي فيوفر قوة النقل. ويؤثر التوازن بينهما في عمق الطبقة وزمن بقائها والفرص المتاحة للجسيمات لمواجهة فتحات الغربلة.

قد تؤدي حركة القذف ذات الزاوية الشديدة أكثر من اللازم إلى ارتداد قوي مع انتقال أمامي غير كافٍ. وقد تؤدي الحركة ذات الزاوية المنخفضة أكثر من اللازم إلى تقليل تفكيك طبقة المواد. ولا تؤدي زيادة قوة الإثارة من دون تصحيح مسار الحركة بالضرورة إلى تحسين الغربلة؛ إذ قد تزيد الحركة وتترك مشكلة النقل الأساسية من دون حل.

كيف تُنشئ الكتل اللامركزية المتزامنة الحركة المطلوبة

تُولّد كل كتلة لامركزية دوارة قوة طرد مركزي يتغير اتجاهها باستمرار. وفي ترتيب خطي شائع ذي عمودين، تدور كتلتان لامركزيتان متساويتان في اتجاهين متعاكسين وبالسرعة نفسها. ويضمن توقيتهما إلغاء مكوّنات محددة من القوة، في حين تتعزز المكوّنات الواقعة على خط القذف المقصود.

تؤثر قوة الإثارة الناتجة ذهابًا وإيابًا على امتداد ذلك الخط. وتحدد زاويتها بالنسبة إلى سطح الغربلة العلاقة بين الرفع والحركة الأمامية. ويستجيب صندوق الشاشة لهذه القوة من خلال كتلته وصلابته ونظام تعليقه وحمولة المواد.

إن تطابق سرعة العمودين وحده غير كافٍ. فقد يدور عمودان بالسرعة نفسها مع الحفاظ على علاقة زاوية غير صحيحة بينهما. ويغير هذا الانحراف الطوري طريقة جمع قوتيهما. وفي زوج مثالي ذي قوتين متساويتين ويدور في اتجاهين متعاكسين، يمكن لانحراف طوري ثابت أن يدير خط القوة المحصلة، بدلًا من أن ينتج تلقائيًا مسارًا إهليلجيًا. أما تغيّر العلاقة الطورية باستمرار فيجعل اتجاه الإثارة غير مستقر.

وتؤدي قوى اللامركزية غير المتساوية إلى فرق آخر. فحتى مع ثبات التوقيت، تمنع أثقال الموازنة غير المتطابقة أو إعداداتها غير الصحيحة الإلغاء الكامل للمكوّنات المتعاكسة المقصودة. وعندئذ قد تصبح قوة الإثارة المحصلة إهليلجية. لذلك يجب مراعاة الطور واتجاه الدوران والسرعة وعزم اللامركزية معًا.

تستخدم بعض الشاشات الأفقية عمدًا حركة إهليلجية، بما في ذلك ترتيبات تضم أعمدة إضافية متزامنة. لذا فإن المسار الإهليلجي ليس عطلًا بطبيعته. والمقارنة ذات الدلالة هي بين الحركة المقاسة والمسار المحدد لتلك الآلة بعينها.

ما الذي يحافظ على تزامن المهيّجات؟

تستخدم المزامنة الميكانيكية تروسًا أو أعمدة توصيل أو ترتيبًا آخر موجبًا لتوقيت الحركة، وذلك للحفاظ على العلاقة المطلوبة. ويحدد التجميع الصحيح الطور. ويظل ضبط توقيت التروس وحالة الوصلات والمواضع المحددة لأثقال الموازنة أمورًا مهمة بعد إجراء أعمال المحامل أو استبدال المهيّج أو إصلاح منظومة الدفع.

وتستخدم تصميمات أخرى محركات ذاتية التزامن. إذ تتفاعل المهيّجات المنفصلة عبر الهيكل المهتز وتستقر على علاقة تشغيل مستقرة في ظل ظروف التصميم والتحميل المناسبة. ولا يكفي مجرد تشغيل محركين على التردد نفسه لضمان ضبط طور كتلتيهما اللامركزيتين على النحو الصحيح. يتحكم التردد الكهربائي في خصائص سرعة المحرك، أما المزامنة فتشمل أيضًا الاستجابة الميكانيكية للشاشة كاملةً.

وتُعد الأنظمة المنسقة إلكترونيًا خيارًا آخر، لكن متطلبات التحكم فيها تعتمد على تصميم المعدات. ولا ينبغي افتراض أن مرجع السرعة من دون تغذية راجعة زاوية يوفر تحكمًا مباشرًا في الطور.

لكل من هذه الترتيبات متطلبات صيانة مختلفة. فالمهيّج الموصول بالتروس يحتاج إلى الحفاظ على توقيته الميكانيكي أثناء التجميع. أما النظام ذاتي التزامن، فيحتاج إلى اتجاهات الدوران المحددة وإعدادات مهيّجات متوافقة وظروف مناسبة للهيكل ونظام التعليق لكي تستقر حركته.

أداء الغربلة يكشف العواقب

غالبًا ما يظهر اضطراب الإثارة أولًا على هيئة تغير في حركة المواد. فقد تتراكم المواد قرب طرف التغذية، أو تتحرك بشكل غير متساوٍ عبر العرض، أو تخرج بمعدل غير ثابت. وتمنح الطبقة الأعمق الجسيمات الناعمة مسافة أطول لقطعها قبل الوصول إلى الشبكة، بينما يقلل المرور السريع الوقت المتاح للفصل.

لا تحدد هذه الأعراض وجود مشكلة في المزامنة بحد ذاتها. إذ قد تؤدي التغذية الرطبة أو تجاوز السعة أو انسداد الفتحات أو عدم انتظام توزيع التغذية إلى نتائج مشابهة. ومن الطرق المفيدة للتمييز التحقق مما إذا كان مسار حركة صندوق الشاشة المقاس قد تغير بالتزامن مع تغير سلوك المواد.

فعلى سبيل المثال، يشير تراجع كفاءة الفصل مع ثبات المسار المحدد إلى ضرورة فحص ظروف التغذية أو وسط الغربلة أو الحمولة. أما تراجع كفاءة الفصل المصحوب بتغير زاوية القذف أو بحركة عرضية غير طبيعية أو باختلاف الحركة بين جانبي الشاشة، فيستدعي فحص نظام الإثارة والهيكل الحامل له.

وتضيف أنماط التآكل سياقًا مهمًا. فقد ينتج التآكل المركّز على جانب واحد عن عدم انتظام حمولة التغذية أو تلف دعامات وسط الغربلة أو الحركة الالتوائية. وهو دليل ينبغي مقارنته بقياسات الحركة، وليس إثباتًا على خطأ توقيت المهيّجات.

لماذا تتأثر المحامل وهيكل الشاشة

صُمم صندوق الشاشة لتحمل نمط محدد من القوى الدورية. وعندما يتغير اتجاه قوة الإثارة المحصلة أو يصبح توزيعها غير متساوٍ، تتعرض الألواح الجانبية والعوارض العرضية وحوامل المهيّجات والوصلات لنمط تحميل مختلف. وقد يؤدي الالتواء الإضافي أو الحركة العرضية إلى زيادة أحمال الإجهاد الموضعي حتى عندما يبدو مشوار الآلة الإجمالي مألوفًا.

كما تتطلب درجة حرارة المحامل والضوضاء تفسيرًا دقيقًا. فقد تسبب مشكلات التزييت والتلوث وعدم ملاءمة التركيب وتلف المحمل أعراضًا مشابهة. ويؤدي تغير الإثارة إلى تغير أحمال المحامل، لكن سخونة المحمل وحدها لا تثبت وجود خلل في المزامنة.

ويجب إيلاء التشغيل والإيقاف اهتمامًا مستقلًا. فالمرور عبر الرنينات الهيكلية قد يؤدي مؤقتًا إلى حركات أكبر مما يحدث أثناء التشغيل المستقر. ويتطلب استمرار الخفقان أو تكرار الصدمات أو عدم استقرار الحركة بعد بلوغ سرعة التشغيل إجراء فحص. وينبغي تحديد السلوك العابر المقبول بالرجوع إلى معلومات تصميم الآلة، لا إلى حد عالمي للاهتزاز.

قياسات تميّز أعطال التوقيت عن المشكلات الأخرى

يجمع التقييم المفيد بين سرعة التشغيل وطور العمود عند إمكان قياسه والحركة في عدة مواضع على صندوق الشاشة. ولا تكفي قراءة سعة واحدة لوصف نمط الاهتزاز كاملًا.

• قارن بين النقاط المتناظرة على الجانبين. قد تكشف الاختلافات في الشوط أو المسار عن الالتواء أو عدم انتظام التحميل أو مشكلات هيكلية لا يظهرها القياس قرب مهيّج واحد.
• سجّل القياسات عند طرفي التغذية والتفريغ أيضًا. فبعض الاختلافات يتوافق مع تصميم الآلة، لكن أي اختلاف جديد في ظروف متشابهة يحتاج إلى تفسير.
• تحقق مما تعرضه أداة القياس: فسعة القمة والإزاحة من قمة إلى قمة كميتان مختلفتان. ومقارنتهما مباشرةً تؤدي إلى تباين زائف.
• عندما يسمح التصميم بقياس الطور، استخدم إشارات مرجعية للعمود أو طريقة التشخيص المحددة. ولا يمكن لقراءات السرعة المتطابقة وحدها تأكيد صحة التوقيت.

تساعد القياسات في ظروف عدم التحميل وتحت حمولة ممثلة لظروف التشغيل على التمييز بين مشكلة ميكانيكية مستمرة واستجابة تتأثر بالحمولة. وينبغي تسجيل معدل التغذية والرطوبة وتوزيع المواد مع تلك القراءات، حتى لا تُعامل ظروف تشغيل مختلفة على أنها متكافئة.

بعد صيانة المهيّج، ينبغي إعادة ضبط التوقيت المحدد واتجاهات الدوران وإعدادات اللامركزية قبل إجراء تعديلات الأداء. وقد يؤدي رفع إعدادات أثقال الموازنة لاستعادة الإنتاجية إلى إخفاء مسار حركة غير صحيح مع زيادة القوى الديناميكية. ويتطلب أي فحص مادي أو تعديل للتوقيت عزل منظومة الدفع والتحكم في الطاقة الميكانيكية المخزنة.

معيار القبول المفيد هو ثبات المسار وتوافقه مع تصميم الشاشة في ظروف التشغيل المقصودة. وتُنشئ مزامنة المهيّجات علاقة القوى التي تتيح هذه الحركة؛ أما قياسات الآلة المجمعة والمحملة فتبيّن ما إذا كانت قد تحققت بالفعل.
