اختيار مقاسات فتحات الشبك السلكي للحصول على نتائج دقيقة لتدرج الركام

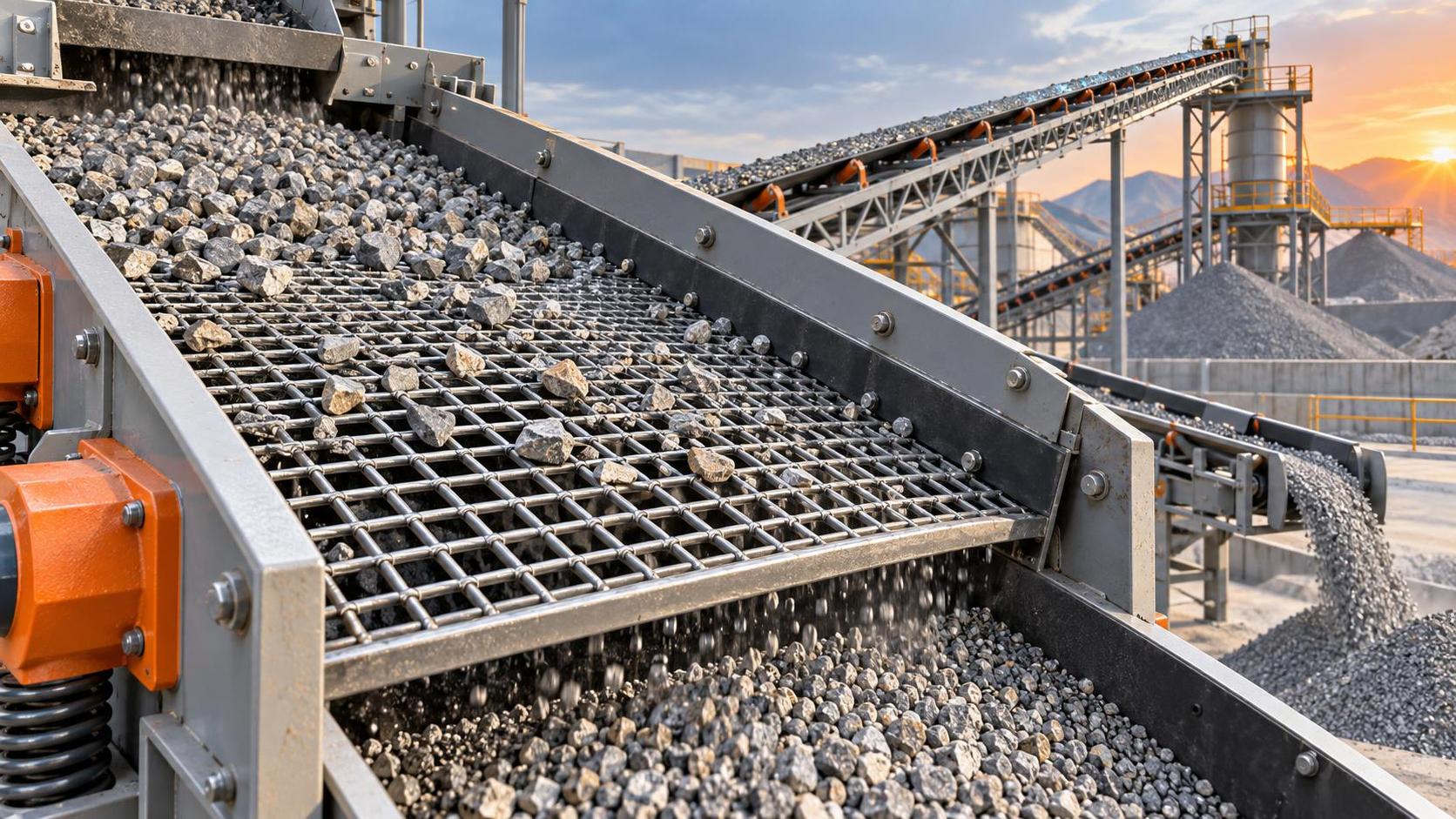

يبدأ التدرج الدقيق للركام باختيار مقاس فتحة الشبك السلكي المناسب لكل مرحلة غربلة. تقوم طبقة الغربال بأكثر من مجرد تقسيم المواد إلى أجزاء «مارّة» و«محتجزة»؛ فهي تحدد ما إذا كان المنتج النهائي يمكنه تلبية نطاق أحجام الجسيمات المحدد للخرسانة أو الأسفلت أو طبقات التصريف أو بالاست السكك الحديدية أو التطبيقات الأخرى بصورة متسقة. عندما لا تتوافق الفتحة بشكل جيد مع نقطة الفصل المطلوبة، تظهر مشكلات الجودة عادةً في المراحل اللاحقة، مثل زيادة المواد كبيرة الحجم، أو عدم استقرار محتوى المواد الناعمة، أو ضعف اتساق المخزون، أو الأحمال غير المتوقعة على الكسارات والناقلات.

بالنسبة لفرق الجودة والسلامة، لا تقتصر المهمة على طلب شبكة تحمل مقاس فتحة اسمي. والسؤال العملي هو ما إذا كانت تلك الفتحة، في ظروف التشغيل، قادرة على تحقيق نتيجة تدرج قابلة للتكرار مع بقائها آمنة وقابلة للصيانة ومتوافقة مع آلة الغربلة. يؤثر قطر السلك، والمساحة المفتوحة، وخصائص التغذية، وموضع الطبقة، وشد اللوح، والتآكل جميعها في الأداء الفعلي للغربال.

ابدأ بالتدرج المطلوب، وليس بمخزون الغرابيل الحالي

ينبغي أن تكون نقطة البداية هي مواصفة المنتج المعتمدة وطريقة المختبر المستخدمة للتحقق منها. قد تشير وثائق المشروع إلى معيار وطني أو مواصفة المالك أو طريقة اختبار معترف بها مثل ASTM C136/C136M لتحليل المناخل للركام الناعم والخشن. غرابيل الإنتاج ليست مناخل اختبار مخبرية، ولكن ينبغي اختيار حدود الأحجام المستخدمة في الإنتاج مع فهم واضح لكيفية أخذ عينات المواد النهائية واختبارها.

من الأخطاء الشائعة افتراض أن فتحة الغربال المساوية للحجم الاسمي المطلوب للمنتج ستوفر فصلاً حاداً تماماً. في الغربلة الفعلية، تكون للجسيمات القريبة من حجم الفتحة احتمالية للمرور بدلاً من مسار مضمون عبر الشبكة. وتتفاعل الجسيمات المسطحة أو الممدودة أو الرطبة أو المغطاة بالطين بصورة مختلفة عن الحجر النظيف ذي الشكل المكعب. إذا كان للمنتج حد أعلى صارم للحجم، فقد يلزم تأكيد فصل الإنتاج ببيانات التجارب ونتائج التدرج الروتينية بدلاً من اختياره من جدول المقاسات وحده.

كما أن مسار المادة مهم أيضاً. تُخصص الطبقة العلوية عموماً لإزالة الجسيمات الأكبر وحماية الطبقات السفلية. تُنتج الطبقات الوسيطة كسوراً قابلة للبيع، بينما تتعامل الطبقات السفلية غالباً مع الركام الأصغر أو استرداد الرمل. لذلك ينبغي النظر إلى كل فتحة بوصفها جزءاً من تسلسل الطبقات. يمكن لفتحة واحدة مختارة بشكل غير صحيح أن تفرط في تحميل المرحلة التالية وتجعل المحطة بأكملها تبدو غير كفؤة.

يجب تقييم مقاس الفتحة وقطر السلك معاً

الفتحة الصافية هي المساحة الحرة بين الأسلاك المتجاورة. وهي تتحكم في حجم الجسيمات النظري الذي يمكن أن يمر. لا يغير قطر السلك تلك الفتحة المعلنة، لكنه يغير مقدار المساحة المفتوحة المتاحة لمرور المواد. بالنسبة للشبكة المنسوجة المربعة، يمكن تقدير المساحة المفتوحة كما يلي:

المساحة المفتوحة (%) = [الفتحة ÷ (الفتحة + قطر السلك)]² × 100

توضح هذه العلاقة سبب اختلاف أداء لوحين لهما الفتحة نفسها في الغربلة بشكل كبير. يمكن أن يوفر السلك الأثقل مقاومة أفضل للتآكل والصدمات، لكنه يقلل المساحة المفتوحة وقد يقلل السعة. يوفر السلك الأخف مساحة مرور أكبر، لكنه قد يتآكل بسرعة تحت تغذية صلبة أو حادة أو عالية الصدمات. لا يكون أي من الخيارين صحيحاً تلقائياً. ينبغي أن يعكس الاختيار حجم التغذية، وصلادة المعدن، والرطوبة، والحمولة المتوقعة، وظروف الاهتزاز، ونافذة الصيانة المتاحة في الموقع.

على سبيل المثال، تحتاج طبقة فرز أولي خشنة تستقبل صخوراً كبيرة ناتجة عن التفجير إلى توازن مختلف عن طبقة تشطيب تتعامل مع ركام نظيف ومغربل. وفي الطرف الناعم، قد يصبح الانسداد والتعليق أكثر تأثيراً من التآكل. يمكن النظر في البولي يوريثان أو وسائط معيارية أخرى عند الحاجة إلى عمر تآكل أو تحكم في الضوضاء أو هندسة مضادة للانسداد، بينما يظل الشبك السلكي الفولاذي خياراً عملياً عندما تكون المساحة المفتوحة الكبيرة والفتحات المنسوجة الدقيقة هما الأولوية.

لا تخلط بين دقة الفتحة ودقة التدرج

يُعد لوح الشبك المصنّع بصورة صحيحة ضرورياً، لكنه جزء واحد فقط من التحكم في التدرج. يعتمد الفصل الفعلي الذي يحققه الغربال الاهتزازي على عدد مرات ملامسة الجسيمات لسطح الغربلة وما إذا كانت لديها فرصة واقعية للتوجه والمرور. يمكن لعمق التغذية الزائد، والتوزيع غير المتساوي عبر الطبقة، والشوط غير الكافي، وزاوية الغربال غير الصحيحة، ونهايات التفريغ المحملة بشكل زائد أن تسمح للمواد الأصغر من المقاس بالمرور فوق الشبكة.

وعلى العكس، قد يتلوث منتج يبدو «خشناً» بجسيمات قريبة من المقاس عندما يعمل الغربال بكفاءة أعلى من المتوقع. وهذا ليس دائماً عيباً في الشبكة. فقد يعكس تغيرات في إعدادات الكسارة، أو الحمل المعاد تدويره، أو رطوبة التغذية، أو نسبة الجسيمات الرقائقية في تغذية المحجر. ينبغي لمراقبة الجودة مقارنة اتجاهات تحليل المناخل بتغيرات التشغيل، بدلاً من استبدال الألواح بعد كل انحراف في التدرج.

يتحقق إجراء فحص مفيد من الفتحة في عدة مواضع عبر الطبقة، وخاصة في منطقة التغذية ومناطق التآكل العالي. يمكن للتآكل أن يوسع الفتحات تدريجياً، كما أن الأسلاك المكسورة أو المزاحة تخلق مسارات تجاوز موضعية أكبر بكثير من الفتحة الاسمية. قد يظل اللوح صالحاً ظاهرياً من مسافة بعيدة، بينما يسمح بتلوث المنتج الحرج بجسيمات كبيرة الحجم.

طابق نوع الشبكة مع مخاطر الغربلة

غالباً ما يتحدد أفضل سطح غربلة بنمط الفشل الذي يسبب أكبر خطر تشغيلي. تُستخدم الشبكة المربعة المنسوجة على نطاق واسع للتصنيف الدقيق لأن فتحاتها منتظمة ومساحتها المفتوحة ملائمة. ومع ذلك، قد تكون عرضة للصدمات عندما تسقط التغذية الكبيرة مباشرة على الطبقة. يجب أن يتناسب نمط التمويج، ودرجة السلك، وتجهيز الحواف، وأبعاد الخطافات مع الآلة والمادة. يمكن أن يتحرك اللوح ذي المقاس الصحيح لكنه المشدود بشكل غير مناسب، أو يتعرض للإجهاد، أو يفشل مبكراً.

قد تساعد وسائط الغربلة المشقوقة أو ذاتية التنظيف عندما تؤدي الجسيمات الممدودة والرطوبة والمواد الناعمة اللزجة إلى التعليق. يمكن لهذه الخيارات تغيير سلوك الفصل، لذا لا ينبغي استبدالها دون التحقق من نتائج اختبار المنتج. يمكن لشكل الفتحة واتجاهها أن يؤثرا في الجسيمات التي تمر؛ فالبعد الاسمي المكافئ لا يعني دائماً أداء تدرج مكافئاً.

تستحق دوائر الركام الناعم وغسل الرمل عناية خاصة. يمكن للأحمال العالية من المواد الناعمة والماء أن تجعل التمييز بين الاسترداد والتصنيف أقل وضوحاً. في هذه التطبيقات، قد يكون تكوين الغربال الموزي مفيداً لأن تغير ميل الطبقة يدعم التقسيم الطبقي السريع للمواد عند نهاية التغذية مع الحفاظ على مساحة الغربلة في الأجزاء اللاحقة من الطبقة. ينبغي تقييم معدات مثلغربال FEIFAN الاهتزازي الموزي عالي معدل الاسترداد للركام ذي الجسيمات الدقيقة وعمليات غسل الرمل كنظام متكامل: يجب أن تتوافق جميعاً معدل التغذية، وحالة الملاط، والوسائط المختارة، وإعدادات الاهتزاز، ومتطلبات نزع الماء اللاحقة.

أدرج فحوصات التفتيش والسلامة ضمن اختيار الشبكة

وسائط الغربال مكوّن قابل للتآكل، ولكن حالتها تعد أيضاً مسألة سلامة. يمكن للخطافات المفكوكة، والشد الجانبي التالف، والأسلاك المكسورة، والألواح المعيارية المتشققة، وتراكم المواد قرب التفريغ أن تخلق مخاطر أثناء التشغيل والصيانة. ينبغي أن تحدد خطة الاستبدال إجراءات العزل، وترتيبات الرفع، وظروف الوصول، وفحوصات المثبتات، ونقاط الفحص التي تحدد ما إذا كان يمكن أن يظل اللوح في الخدمة.

ينبغي أن تربط سجلات الجودة بين تواريخ تركيب الألواح، وموقع طبقة الغربال، ومواد التغذية، ونمط التآكل الملحوظ، ونتائج التدرج. يوفر ذلك أساساً أكثر فائدة للقرارات من الاعتماد على الاستبدال وفق التقويم فقط. إذا أظهرت الطبقة نفسها تآكلاً غير متساوٍ أو فصلاً ضعيفاً بشكل متكرر، فقد يكون السبب الجذري هو توزيع التغذية أو حالة الآلة بدلاً من مواصفة الشبك السلكي.

بالنسبة للمشروعات الدولية، من المنطقي أيضاً تأكيد اصطلاح القياس قبل الطلب. ينبغي ذكر أبعاد الفتحات، وسماحات قطر السلك، وأبعاد الألواح، ونمط الخطاف، وتعيين المادة بوضوح في الرسومات أو وثائق الشراء. يمكن إساءة فهم مصطلحات مثل «شبكة 10 mm» إذا لم توضح ما إذا كان البعد يشير إلى الفتحة الصافية أو تباعد المراكز أو تعيين منفصل للمنخل.

مسار عملي لمواصفة غربال مستقرة

قبل اعتماد وسائط الغربال نهائياً، اجمع التدرج المستهدف، وتوزيع أحجام التغذية، وخصائص المواد، وحالة الرطوبة، وطراز الغربال، وأبعاد الطبقة، وبيانات الاهتزاز، ومعدل التشغيل المتوقع. ثم تحقق من متطلبات الفتحة الفعلية والمساحة المفتوحة مقارنة بنقطة الفصل المطلوبة وعمر التآكل المتوقع. بعد التركيب، استخدم أخذ عينات ممثلة وتحليل المناخل للتحقق من النتيجة في ظروف الإنتاج العادية.

تكتسب هذه الرؤية الشاملة لخط الإنتاج قيمة خاصة عند توريد أو مراجعة وسائط الغربال والكسارات والمغذيات والناقلات ومعدات الغسل معاً. منذ عام 2009، تجمع مجموعة Feifan في بينتشو، شاندونغ، بين تصنيع وسائط الغربال من خلال Binzhou Feifan Wire Mesh Co., Ltd. وإنتاج معدات التكسير والغربلة من خلال Shandong Feifan Mining Machinery Co., Ltd. ويمكن لفرقها الهندسية تقييم كيفية تفاعل اختيار الوسائط مع تكوين الآلة بدلاً من التعامل مع اللوح كقطعة غيار منفصلة.

إن مقاس الفتحة الصحيح هو في النهاية المقاس الذي يدعم التدرج المطلوب في الاختبارات بصورة متسقة، بمعدل تآكل يمكن التحكم فيه، دون التسبب في مشكلات سلامة أو عمليات يمكن تجنبها. وينبغي أن يستند هذا الاستنتاج إلى المواصفة والتغذية الفعلية وأداء المحطة المقاس، وليس إلى الفتحة الاسمية وحدها.
