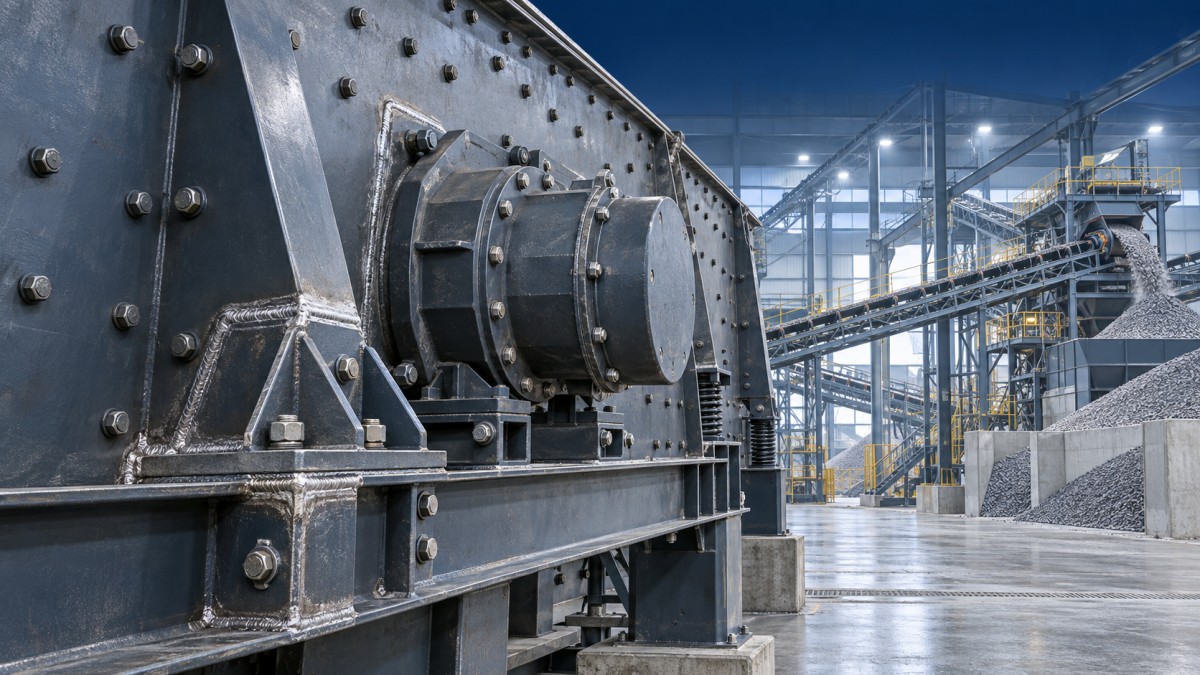

عندما تتشقق الألواح الجانبية للغربال الاهتزازي: الأسباب والفحص والإصلاح

إن تشقق اللوح الجانبي لـ الغربال الاهتزازي ليس مجرد عيب ظاهر في هيكل الماكينة. ففي المحجر أو مصنع الركام، يمكن أن يتحول سريعًا إلى بداية حركة غير مستقرة، ومثبتات مفكوكة، وعوارض عرضية متضررة، ووسائط غربلة مكسورة، وتوقف غير مخطط له في أسوأ وقت ممكن. وبالنسبة لفنيي صيانة ما بعد البيع، لا تقتصر المهمة الحقيقية على لحام الشق وإعادة تشغيل الماكينة. بل تتمثل في تحديد سبب تشقق اللوح، وما إذا كان الهيكل المحيط قد تأثر، وما إذا كان الإصلاح سيصمد خلال دورة التشغيل التالية للغربال.

تتحمل الألواح الجانبية أحمالًا متناوبة في كل ثانية تعمل فيها الماكينة. فهي تدعم مجموعة الهزاز، وتربط هيكل سطح الغربلة، وتنقل الحركة عبر جسم الغربال بالكامل. ولذلك، قد يشير شق صغير حول فتحة مسمار أو دعامة تقوية أو مبيت محمل إلى مشكلة إجهاد أوسع بكثير. ويحمي الفحص المبكر وأعمال الإصلاح المنضبطة كفاءة الغربلة وسلامة المشغلين معًا.

المواضع التي تبدأ فيها تشققات الألواح الجانبية للغرابيل الاهتزازية عادةً

لا تظهر معظم التشققات بصورة عشوائية. بل تميل إلى التطور في المواضع التي يتركز فيها الإجهاد أو التي يتعرض فيها جسم الغربال للانحراف المتكرر عن المحاذاة. وتشمل نقاط البداية الشائعة ما يلي:

• فتحات تثبيت الهزاز ومناطق مقاعد المحامل
• وصلات العوارض العرضية ودعامات الألواح الجانبية
• مناطق دعم النوابض أو حوامل التعليق
• زوايا طرف التفريغ، لا سيما في أسطح الغربلة ذات الأحمال الثقيلة
• إصلاحات اللحام القديمة، والثقوب المحفورة، والفتحات ذات الحواف الحادة، وحواف الألواح

يُعد الشق الشعري بالقرب من المثير مهمًا بشكل خاص. إذ تنتقل القوة التي يولدها الهزاز مباشرة عبر هذه المنطقة، لذا يمكن حتى لشـق قصير أن يطول بسرعة عند عودة الماكينة إلى السعة الاهتزازية الكاملة. وقد يشير الشق عند طرف التفريغ إلى تدفق غير متساوٍ للمواد، أو صدمة ناتجة عن مواد كبيرة الحجم، أو سطح غربلة يعمل بمسامير مفكوكة.

ينبغي لفرق الصيانة أن تتذكر أيضًا أن الطرف الظاهر للشق ليس دائمًا منشأه الحقيقي. فقد تخفي الأوساخ والطلاء والصدأ والمواد الدقيقة المتراكمة الجزء الأقدم من الكسر. وقد تمتد منطقة التلف الفعلية لمسافة أبعد على طول اللوح أو إلى عضو إنشائي مجاور.

لماذا تتشقق الألواح الجانبية: انظر إلى ما هو أبعد من «إجهاد المعدن»

غالبًا ما يكون الإجهاد هو الآلية النهائية، لكنه نادرًا ما يكون التفسير الكامل. ينبغي للوح جانبي مصمم ومشغّل بصورة صحيحة أن يتحمل الأحمال الدورية المتكررة طوال عمر خدمة طويل. وعندما يحدث التشقق مبكرًا أو بصورة متكررة، فإن واحدة أو أكثر من ظروف التشغيل تحتاج عادةً إلى تصحيح.

1. المثبتات المفكوكة وقوة التثبيت غير الكافية

تُعد المسامير المفكوكة من أكثر أسباب التلف الإنشائي شيوعًا في الغربال الاهتزازي. فعندما تفقد عارضة عرضية أو مبيت هزاز أو مكوّن من مكونات سطح الغربلة قوة التثبيت، تبدأ الوصلة في الحركة مجهريًا أثناء التشغيل. وتؤدي هذه الحركة إلى تآكل احتكاكي، وتوسيع الثقوب، وتركيز الإجهاد عند حافة اللوح. وبحلول وقت ملاحظة الشق، قد تكون المسامير قد تمددت أو تضررت أو لم تعد قادرة على توفير شد مسبق موثوق.

لا تكتفِ بشد مسمار مفكوك واعتبار المشكلة محلولة. افحص استدارة الثقوب، وحالة ساق المسمار، والأسطح المتلامسة، والوردات، وإجراء عزم الربط المستخدم أثناء الصيانة السابقة. وقد يؤدي استبدال مثبت واحد فاشل فقط في وصلة متأثرة بالإجهاد إلى بقاء المشكلة الأساسية قائمة.

2. معلمات اهتزاز غير صحيحة أو إثارة غير متوازنة

يمكن للشوط المفرط، أو سرعة الدوران غير الصحيحة، أو الأثقال الموازنة غير المتطابقة، أو ترتيب الهزازين غير المتوازن أن يفرض قوى تتجاوز بكثير ظروف التصميم المقصودة. وقد تظهر هذه المشكلات على شكل حركة غير طبيعية للغربال، أو انتقال غير متساوٍ للمواد، أو ضوضاء غير معتادة، أو ارتخاء متكرر للمكونات.

في ترتيبات العمودين أو المحركين المزدوجين، تكون المزامنة مهمة. فإذا لم تتم معايرة نظام الإثارة بالطور الصحيح، فقد يلتوي جسم الغربال بدلًا من التحرك في مساره الخطي أو الدائري أو الإهليلجي المقصود. وعندها تُجبر الألواح الجانبية على امتصاص أحمال لم تُصمم لتحملها.

3. صدمة التغذية والتوزيع غير المتساوي للمواد

قد يكون الغربال سليمًا إنشائيًا، لكنه يظل عرضة للتلف عندما يرسل نظام التغذية المواد إلى جانب واحد من سطح الغربلة. فتساقط الصخور الكبيرة مباشرة على منطقة المدخل يولد أحمال صدمة متكررة، بينما يجعل سرير التغذية غير المتساوي أحد اللوحين الجانبيين يعمل بجهد أكبر من الآخر. ويشيع ذلك عند تآكل بطانات المزلق، أو سوء ضبط صناديق التوزيع، أو عدم تمركز السيور الناقلة العلوية.

افحص مسار التغذية، وليس الغربال نفسه فقط. إذ يمكن لتعديل بسيط في مزلق أو حاجز أو صندوق تغذية أن يقلل الأحمال الموضعية ويمنع تشقق اللوح الذي تم إصلاحه حديثًا مرة أخرى.

4. النوابض المتآكلة أو هياكل الدعم المتضررة أو العزل الضعيف

تحافظ النوابض والقواعد المطاطية على الاهتزاز داخل ماكينة الغربلة بدلًا من نقله إلى الإطار القاعدي. ويمكن لنابض مكسور، أو ارتفاع نوابض غير متساوٍ، أو قاعدة مطاطية عالقة، أو إطار دعم مشوه أن يغير زاوية عمل الغربال ويولد إجهاد التواء. وقد تبدو الماكينة مائلة قليلًا فقط عند التوقف، لكنها تصبح مشوهة بشدة تحت حمل التشغيل الكامل.

قم بقياس الارتفاع الحر للنوابض، وافحص تلف اللفات أو انفصال المطاط، وقارن بين جميع نقاط الدعم. وينبغي أيضًا فحص الأساس والقاعدة المنزلقة وهيكل الدعم الفولاذي بحثًا عن التشققات والتآكل ومسامير التثبيت المفكوكة.

5. إصلاحات سابقة غير مناسبة

قد يحول إصلاح لحام متسرع شقًا واحدًا إلى نقطة فشل متكررة. فاللحام مباشرة فوق شق دون إيقاف طرفيه، أو إزالة المواد المتضررة، أو استعادة الشكل الهندسي الصحيح، يترك غالبًا إجهادًا متبقيًا عاليًا في اللوح. وقد تؤثر حرارة اللحام أيضًا في فتحات المسامير القريبة أو مناطق تثبيت المحامل إذا لم يتم التحكم في الإجراء.

إن حفر ثقوب عشوائية عند طرف الشق، أو إضافة ألواح ترقيع سميكة دون مراجعة هندسية، أو إجراء اللحام مع بقاء الهزاز مركبًا، كلها اختصارات تنطوي على مخاطر. فقد تغير الصلابة موضعيًا وتنقل شق الإجهاد إلى موقع جديد.

تسلسل فحص عملي قبل اتخاذ قرار الإصلاح

أوقف الماكينة واعزلها ونفذ إجراءات القفل قبل الفحص. يجب أن يكون الغربال متوقفًا تمامًا؛ لا تقيم أبدًا شقًا مشتبهًا به بوضع اليدين أو الأدوات بالقرب من هيكل مهتز.

1. نظف المنطقة المشتبه بها. أزل الغبار والشحوم والتآكل والطلاء المتفكك من جانبي اللوح حيثما تسمح إمكانية الوصول. تساعد الفرشاة السلكية أو طريقة مناسبة لتحضير السطح على كشف مسار الشق الحقيقي.
2. افحص بصريًا تحت إضاءة جيدة. ابحث عن خطوط الطلاء، ونزف الصدأ، والمناطق المصقولة حول المثبتات، والثقوب المستطيلة، والتشوه حول العوارض العرضية وحوامل الهزاز.
3. استخدم كشف التشققات عند الحاجة. يُفيد اختبار السوائل المتغلغلة في التشققات المفتوحة على السطح. ويمكن أن يكون فحص الجسيمات المغناطيسية فعالًا على المكونات الفولاذية المغناطيسية الحديدية المناسبة. وبالنسبة للمناطق الإنشائية الحرجة، أشرك أفراد فحص مؤهلين.
4. افحص الأعضاء المجاورة. افحص اللوح الجانبي المقابل، والعوارض العرضية، ودعامات سطح الغربلة، والنوابض، وحوامل المثير، والإطار القاعدي. وغالبًا ما يكون للشق في أحد الجانبين سبب مرتبط به في موضع آخر.
5. سجل الأبعاد وأدلة التشغيل. علّم طرفي الشق، وقس طوله وموقعه، وصوّر المنطقة، ودوّن سرعة الغربال وشوطه وحالة التغذية وسجل الصيانة الحديث.

من الممارسات الميدانية المفيدة مقارنة الجانب المتضرر بالجانب المقابل. إذ يمكن للاختلافات في تآكل فتحات المسامير، أو احتكاك الطلاء، أو انضغاط النوابض، أو محاذاة العوارض أن تكشف مشكلة يسهل تفويتها عند النظر إلى الجزء المتشقق فقط.

قرارات الإصلاح: متى يكون اللحام مناسبًا، ومتى لا يكون كذلك

ينبغي أن تعتمد طريقة الإصلاح على موقع الشق، وسماكة اللوح، والوظيفة الإنشائية، وحالة المنطقة المحيطة. ويمكن إصلاح شق بسيط في منطقة غير حرجة وفقًا لإجراء لحام معتمد. أما الشق القريب من منطقة تثبيت الهزاز، أو دعم المحمل، أو عدة أعضاء إنشائية متقاطعة، فيتطلب نهجًا أكثر حذرًا. وفي هذه الحالات، قد يكون التقييم الهندسي أو استبدال اللوح الجانبي أكثر أمانًا من اللحام في الموقع.

بالنسبة لإصلاح اللحام المعتمد، فإن المبادئ المعتادة واضحة: أوقف الشق عند طرفيه وفقًا لما يحدده إجراء الإصلاح، وأزل المواد المتشققة والمتأثرة بالإجهاد لإنشاء مجرى مناسب، وجهز أسطحًا نظيفة، واستخدم مواد استهلاكية متوافقة، وتحكم في مدخلات الحرارة. وينبغي فحص المنطقة التي تم إصلاحها بعد اللحام وقبل إعادة الطلاء. وإذا كانت هناك حاجة إلى تقوية، فيجب أن يتجنب شكلها وموضعها إنشاء انتقالات حادة في الصلابة.

لا تلحم أبدًا على غربال اهتزازي بينما تظل المحامل أو مكونات المثير أو النوابض أو المعدات الكهربائية الحساسة معرضة لتيار اللحام أو الحرارة المفرطة. أزل المكونات المتأثرة أو اعزلها وفقًا لإرشادات صيانة الشركة المصنعة للماكينة. وبعد الإصلاح، تحقق من محاذاة الإطار، وأعد تركيب المثبتات باستخدام تسلسل الشد المطلوب، ونفذ اختبارًا محكومًا دون حمل قبل العودة إلى الإنتاج.

يمكن لوسائط الغربلة أن تؤثر في الأحمال الإنشائية

لا تحدث أعطال الألواح الجانبية بسبب وسائط الغربلة وحدها، لكن اختيار الوسائط يؤثر في الأحمال المنتقلة عبر سطح الغربلة. ويمكن للألواح الثقيلة بشكل مفرط، أو الوحدات غير المثبتة بإحكام، أو أنظمة التثبيت المفكوكة، أو الفتحات المسدودة أن تزيد إجهاد الاهتزاز وتقلل حركة المواد. وعند استبدال الوسائط المتآكلة، تأكد من أن حجم اللوح وترتيب الدعم وطريقة التثبيت والمساحة المفتوحة تتوافق مع تصميم الغربال.

لتطبيقات الركام التي تتطلب وسائط معيارية متينة، يمكن النظر في لوح PU شديد التحمل OEM من FEIFAN لمحطة ركام الحصى والحجر المكسر وشبكة غربال اهتزازي من البولي يوريثان كجزء من نظام غربلة متوافق بصورة صحيحة. والنقطة الأساسية هي الملاءمة: يجب أن ترتكز الألواح بالتساوي على قضبان الدعم، وأن تكون مكونات القفل محكمة، وألا يهتز أي جزء أو يتحرك تحت اهتزاز التشغيل.

ما يجب مراقبته بعد عودة الماكينة إلى الخدمة

تُعد الساعات الأولى بعد إصلاح اللوح الجانبي حاسمة. شغّل الماكينة في البداية دون مواد حيثما أمكن، ثم أدخل التغذية تدريجيًا. استمع إلى أصوات الصدمات، وراقب حركة الغربال غير الطبيعية، وأعد فحص عزم المثبتات بعد فترة التشغيل المحددة. افحص المنطقة التي تم إصلاحها مرة أخرى بعد ورديات الإنتاج الأولى بدلًا من انتظار التوقف الدوري التالي.

تُبنى الوقاية طويلة الأمد ضمن انضباط الصيانة المعتاد: حافظ على إثارة متوازنة، وأبقِ التغذية متمركزة، واستبدل النوابض المتضررة كمجموعات متطابقة عند الاقتضاء، وافحص الشد المسبق للمسامير، وسجل مواقع التشققات قبل أن تتحول إلى أعطال كبيرة. وبالنسبة للمصانع التي تعالج الحجر المكسر الكاشط أو كميات كبيرة من الركام، فإن الفحوصات المنتظمة لوسائط الغربلة وقضبان دعم سطح الغربلة والوصلات الإنشائية لا تقل أهمية عن فحص المحامل والمحركات.

إن تشقق اللوح الجانبي هو تحذير من الماكينة. إن التعامل معه بوصفه تحقيقًا في السبب الجذري، وليس مجرد عملية لحام، يساعد فرق الصيانة على استعادة التشغيل الآمن، وحماية كفاءة الغربلة، وتجنب العواقب الأعلى تكلفة بكثير لفشل إنشائي كبير.
