شوط الغربال الاهتزازي وتردده وميله: تأثيرها على الإنتاجية
قد تكون مساحة سطح الغربال وفتحات الشبكة صحيحتين، ومع ذلك قد لا يحقق هدفه الإنتاجي لأن المادة لا تتحرك بالطريقة المناسبة. عمليًا، تكون علامات التحذير مألوفة: طبقة مواد تتراكم بالقرب من طرف التغذية، أو انتقال المواد الدقيقة إلى مجرى المواد كبيرة الحجم، أو سرعة مفرطة للمواد قرب التفريغ، أو آلة تبدو مشغولة لكنها تقدم إنتاجية قابلة للاستخدام أقل من المتوقع.
الحكم الأساسي هو أن الشوط والتردد والميل يجب ضبطها كمجموعة تشغيلية متكاملة بدلًا من التعامل معها كعناصر مستقلة للتحكم في السعة. يحدد الشوط مقدار حركة الاهتزاز، ويحدد التردد عدد مرات حدوث تلك الحركة، بينما يساعد الميل في تحديد سرعة انتقال المواد ومدة بقائها. ولا يؤدي رفع الإعداد في أحد الجوانب تلقائيًا إلى تحسين الإنتاجية؛ فقد يقلل جودة الفصل إذا حرّك المواد عبر سطح الغربال قبل اكتمال التطبق.
كيف تشكل المعلمات الثلاث سلوك المواد
لا يفصل الغربال الاهتزازي المواد إلا عندما تحصل الجسيمات الأصغر على فرص متكررة للوصول إلى سطح الغربال والمرور عبر الفتحات. ويتطلب ذلك التطبق: إذ تميل الجسيمات الأكبر إلى الصعود، بينما تتحرك المواد الدقيقة إلى أسفل عبر طبقة المواد. كما يجب أن ينقل الاهتزاز المواد إلى الأمام بوتيرة مضبوطة. ويتحكم الشوط والتردد وزاوية سطح الغربال في كلا العمليتين.
ينبغي تقييم هذه الإعدادات بناءً على ما يحدث على سطح الغربال، وليس وفق رقم واحد. فقد تتطلب تغذية من الحجر المكسر الخشن والجاف نقلًا قويًا وقذفًا كافيًا لمنع الانسداد الجسري. بينما قد يحتاج جزء الرمل الناعم القريب من مقاس الفصل إلى سرعة انتقال أهدأ، وزمن مكوث أطول، وطبقة تظل رقيقة بما يكفي لتمكين الجسيمات من ملامسة الشبكة.
الشوط: حركة أكبر لا تعني دائمًا سعة أكبر
الشوط هو الإزاحة من ذروة إلى ذروة التي تولدها آلية اهتزاز الغربال. ويؤدي الشوط الأكبر عمومًا إلى حركة قذف أقوى. وقد يكون ذلك مفيدًا عندما تحتوي التغذية على أحجار أكبر أو جسيمات زاوية أو مواد دقيقة لاصقة أو طبقة مواد عميقة تقاوم الفصل. فهو يساعد على تفكيك الطبقة ويمكن أن يحسن حركة الجسيمات القريبة من المقاس التي قد تبقى محصورة بين القطع الأكبر.
ومع ذلك، قد يحول الشوط المفرط النقل المنتظم إلى ارتداد مفرط للجسيمات. فبدلًا من الاستقرار والعثور على الفتحات، قد تقضي الجسيمات وقتًا طويلًا في الهواء. وقد تنتقل المواد الدقيقة إلى الأمام مع المواد كبيرة الحجم، ولا سيما على السطح السفلي حيث تكون الفتحات صغيرة ويتطلب الفصل تلامسًا متكررًا مع الغربال. كما يمكن أن يزيد الشوط الكبير من أحمال الصدم على وسائط الغربلة وأنظمة التثبيت والهيكل.
للشوط القصير القيد المعاكس. فقد تزحف المواد بدلًا من أن تتطبق، خاصةً عندما تكون التغذية رطبة أو تكون الطبقة سميكة. وغالبًا ما يكون العرض المرئي لذلك طبقة كثيفة تتحرك ككتلة واحدة. قد تكون الفتحات متاحة، لكن المواد الدقيقة لا تصل إليها بكفاءة. وقبل زيادة الشوط، تحقق مما إذا كان معدل التغذية يسبب تحميلًا زائدًا على سطح الغربال؛ إذ لا يمكن تصحيح طبقة شديدة العمق بالاهتزاز الإضافي وحده.
متى يكون تغيير الشوط مبررًا
- زد الشوط أو فكر في شوط أقوى عندما لا تنتشر التغذية الخشنة، أو عندما تتشكل جسور من المواد فوق الفتحات، أو عندما تبقى الجسيمات الرطبة والزاوية متراصة بإحكام.
- قلل الشوط عندما ترتد المواد الدقيقة بوضوح عبر سطح الغربال، أو تظهر وسائط الغربلة تآكلًا غير ضروري بسبب الصدم، أو يزداد تلوث المنتج بعد زيادة سابقة.
- راجع إعدادات نظام التشغيل وحدود الشركة المصنعة قبل أي ضبط ميكانيكي. فتغييرات الأثقال الموازنة تؤثر في القوى الديناميكية، وليس في حركة المواد فقط.
التردد: التسارع وفرص التلامس
يوصف التردد عادةً بعدد دورات الاهتزاز في الدقيقة. وعند شوط معين، تؤدي زيادة التردد إلى رفع عدد أحداث التسارع المطبقة على المواد. ويمكن أن يحسن ذلك تفكيك طبقة المواد ويساعد الجسيمات على مواجهة الفتحات بوتيرة أعلى. لكن لا يمكن تقييم التردد بمعزل عن الشوط. فالحركة القصيرة والسريعة تتصرف بصورة مختلفة عن القذف الطويل والأبطأ، حتى عندما يبدو كلا الإعدادين قويًا.
غالبًا ما تستفيد غربلة المواد الدقيقة من تردد كافٍ للحفاظ على نشاط الطبقة العلوية ومنع انسداد السطح من أن يصبح مستمرًا. لكن الهدف هو التطبق المضبوط، وليس الوصول إلى أقصى اهتزاز. فعندما يكون التردد مفرطًا بالنسبة للمادة وزاوية سطح الغربال، قد تتحرك التغذية بسرعة كبيرة أو تصبح مميعة بصورة مفرطة. وفي هذه الحالة، قد لا تبقى الجسيمات الأصغر من الفتحات على سطح الغربال مدة كافية للمرور، وتزداد احتمالية انتقال المواد القريبة من المقاس إلى المجرى الخطأ.
من الطرق المفيدة للتقييم مراقبة المواد على طول سطح الغربال بالكامل. عند طرف التغذية، ينبغي أن تنتشر طبقة المواد وتبدأ بالتفكك. وعبر المنطقة الوسطى، ينبغي أن تعمل المواد الدقيقة بنشاط نحو الأسفل. وبالقرب من التفريغ، ينبغي أن تكون المواد كبيرة الحجم المتبقية نظيفة نسبيًا، بدلًا من أن تحمل نسبة مرتفعة واضحة من المواد الدقيقة. وإذا بدا أن معظم الفصل يحدث في القسم الأول فقط من سطح الغربال، أو إذا ظلت المواد الدقيقة موجودة عند طرف التفريغ، فإن توازن التشغيل يحتاج إلى مراجعة.
يتحكم الميل في زمن المكوث بصورة أكثر مباشرة مما يتوقعه كثير من المشغلين
يضيف ميل سطح الغربال نقلًا بالجاذبية إلى حركة النقل التي يولدها الاهتزاز. وعادةً ما تدفع الزاوية الأكثر انحدارًا المواد نحو التفريغ بسرعة أكبر. وقد يؤدي ذلك إلى رفع السعة الظاهرية لأن سطح الغربال يفرغ سريعًا، لكنه قد يقلل كفاءة الغربلة عندما لا يتوفر للمادة المحتجزة وقت كافٍ للتطبق والمرور عبر الفتحات.
تؤدي الزاوية الأكثر استواءً عادةً إلى إطالة زمن المكوث. ويمكن أن يساعد ذلك عند معالجة الركام الناعم أو الأجزاء القريبة من المقاس أو المواد التي تتطلب فصلًا دقيقًا. والمقابل هو أن السطح المستوي قد يحتفظ بالمواد مدة طويلة جدًا، مما يكوّن طبقة أعمق ويزيد احتمال التراكم الموضعي. وفي الحالات القصوى، تنخفض السعة لأن الغربال لم يعد يفرغ المواد بكفاءة.
لذلك، ينبغي اختيار الميل وفقًا لمقاس الفصل المطلوب وخصائص التغذية، ثم تأكيده من خلال ملاحظات التشغيل. وعادةً ما تتحمل مهام الغربلة الأولية للمواد الخشنة انتقالًا أسرع. أما أسطح الفرز النهائي، خاصةً تلك التي تعمل بالرمال الناعمة أو بتدرجات ركام ضيقة، فتحتاج غالبًا إلى زمن مكوث أكثر تحكمًا. ويمكن للرطوبة وتلوث الطين والمساحة المفتوحة لوسائط الغربلة وتوزيع التغذية أن تغير هذا التوازن بدرجة كبيرة.
تشخيص فقدان الإنتاجية دون اتباع الإعداد الخاطئ
عندما تنخفض الإنتاجية، فإن تغيير المعلمات الثلاث كلها في وقت واحد يجعل تفسير النتيجة مستحيلًا. ابدأ بحالة سطح الغربال وطريقة تقديم التغذية. فالغرابيل التي تستقبل المواد في جانب واحد أساسًا أو في منطقة مركزة واحدة تفقد مساحة فعالة بغض النظر عن إعدادات اهتزازها. كما تؤدي التغذية غير المتساوية إلى تحميل زائد على قسم بينما يبقى قسم آخر غير مستغل.
- تأكد من مهمة التشغيل: قارن التوزيع الفعلي لأحجام التغذية، وحالة الرطوبة، ومقاس الفصل المطلوب مع مهمة التشغيل المقصودة. فقد يؤدي التغيير في واجهة المحجر أو إعداد الكسارة أو محتوى المواد المعاد تدويرها إلى تغيير سلوك الغربال.
- افحص وسائط الغربلة: ابحث عن الانسداد أو تعلق الجسيمات في الفتحات أو الفتحات المتآكلة أو الشد غير المحكم أو الألواح التالفة أو انخفاض المساحة المفتوحة. غالبًا ما تشبه هذه الحالات مشكلة في معلمات الاهتزاز.
- راقب حركة المواد وعمق الطبقة: راقب المواد عند التغذية والمنتصف والتفريغ. ولاحظ ما إذا كانت الطبقة متراصة أو محمولة في الهواء أو غير متساوية أو تتحرك بسرعة كبيرة.
- قم بضبط واحد مضبوط: غيّر المعلمة الأكثر ارتباطًا بالعرض الملحوظ، ثم اترك ظروف التشغيل تستقر قبل تقييم النتيجة.
- تحقق من السعة وتقسيم المنتج معًا: فزيادة الحمولة ليست تحسينًا إذا لم يعد مجريا المواد الأصغر والأكبر من الفتحات يحققان التدرج المطلوب.

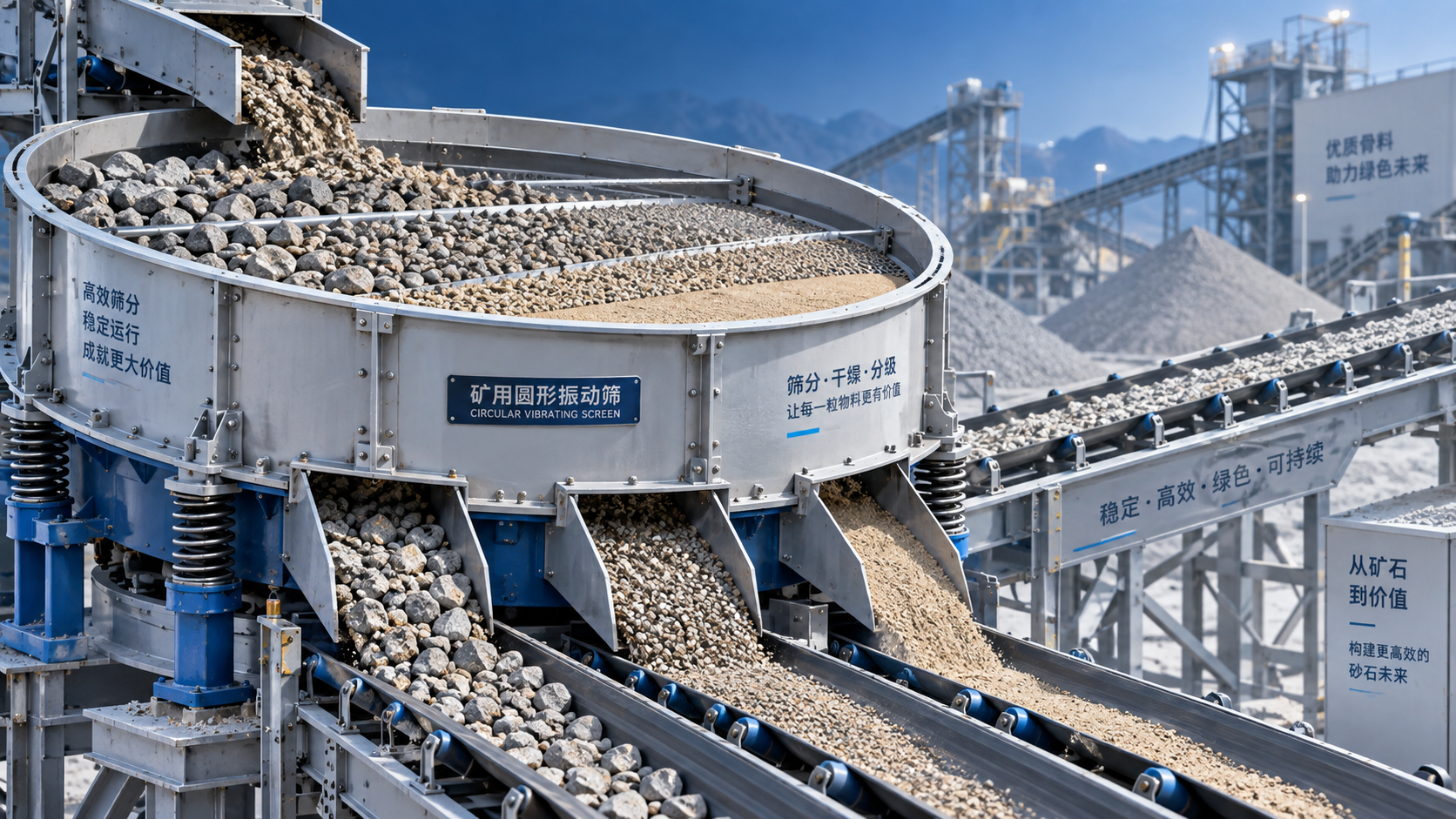

بالنسبة للتركيبات الجديدة أو التخطيط للاستبدال، ينبغي تقييم الآلة مع وسائط الغربلة وتصميم صندوق التغذية وترتيب الأسطح وسعة الناقل. ويمكن النظر في وحدة دائرية مثل آلة الغربلة الاهتزازية الدائرية بدرجة التعدين لمعالجة الحجر والرمل عندما تتطلب مهام الحجر والرمل آلة غربلة متوافقة مع تخطيط العملية الأوسع. ومع ذلك، ينبغي أن يستند تكوينها النهائي إلى تحليل التغذية وأحجام المنتجات المطلوبة ونطاق التشغيل المقصود، وليس إلى السعة الاسمية وحدها.
مواءمة أولويات المعلمات مع ظروف المواد
تعطي الأحجار الخشنة الجافة الأولوية عادةً للنقل وفتح طبقة المواد ومقاومة الصدم. وقد يكون للشوط تأثير قوي لأن الجسيمات الأكبر تحتاج إلى حركة كافية للانتشار على سطح الغربال وتجنب التراكم حول منطقة التغذية. أما الركام الجاف الناعم فيركز بدرجة أكبر على زمن التلامس والتطبق المستقر. وقد يبدو معدل الانتقال السريع منتجًا، مع أنه يتيح للمواد الدقيقة تجاوز فرصة الغربلة.
تتطلب المواد الرطبة تشخيصًا مختلفًا. فقد تتسبب الرطوبة في التصاق الجسيمات ببعضها أو انسداد الفتحات، مما يقلل المساحة المفتوحة الفعالة. وقد تحسن زيادة التردد أو الشوط الحركة في بعض الحالات، لكنها لن تحل مشكلة الانسداد الشديد لوسائط الغربلة الناتج عن شكل فتحات غير مناسب أو رطوبة مفرطة أو تغذية غنية بالطين. وقد تكون أنظمة التنظيف، واختيار وسائط مناسبة من البولي يوريثان أو الأسلاك، والتحكم في تحميل التغذية أكثر صلة من تغيير ميكانيكي كبير في الإعدادات.
تستحق المواد القريبة من المقاس حذرًا خاصًا. فهذه الجسيمات قريبة من أبعاد الفتحات، وتتطلب تلامسًا متكررًا وموجهًا جيدًا مع سطح الغربال. وهي أول جزء يُفقد عندما يكون الميل شديد الانحدار، أو تكون طبقة المواد عميقة جدًا، أو يصبح الاهتزاز مضطربًا بدرجة مفرطة. وينبغي أن يركز التقييم الفني على نسبة الجسيمات القريبة من المقاس، لأن هذا الجزء غالبًا ما يحدد ما إذا كان الغربال يحتاج إلى مساحة أكبر أو تصميم مختلف للوسائط أو معلمات تشغيل معدلة.
لذلك، فإن أفضل إعداد للإنتاجية ليس الإعداد الذي يحقق أسرع انتقال للمواد. بل هو الإعداد الذي يحافظ على تحميل مناسب لسطح الغربال، ويصون التطبق، ويفرغ المواد كبيرة الحجم بكفاءة، ويحقق الفصل المطلوب بمعدل مستقر. وتوفر مراقبة جودة المنتج إلى جانب معدل التغذية وحالة سطح الغربال وحركة المواد المرئية أساسًا أكثر موثوقية للضبط من تغيير الشوط أو التردد أو الميل بصورة منفصلة.
