كيفية اختيار حجم فتحات الغربال ومعلمات الاهتزاز للغربال الاهتزازي الخطي

العنوان التعريفي: كيفية اختيار مقاس فتحات الشبكة ومعلمات الاهتزاز للغربال الاهتزازي الخطي

إذا كنت تقيّم غربالًا اهتزازيًا خطيًا، فإن السؤال الحقيقي لا يقتصر على «ما مقاس فتحة الشبكة الذي أحتاج إليه؟»، بل يتمثل في مدى قدرة الغربال على فصل المقاس المستهدف بدقة، ومواكبة السعة المطلوبة، والحفاظ على استقرار التشغيل في ظل ظروف المواد الفعلية. تعمل كل من مقاس الشبكة، وسعة الاهتزاز، والتردد، وزاوية سطح الغربلة، وخصائص المادة معًا. وإذا تم اختيار أحدها بمعزل عن البقية، فقد يبدو الغربال مناسبًا على الورق، لكنه لا يحقق أداءً جيدًا في الإنتاج. لذلك تبدأ عملية الاختيار الجيدة من المادة ومتطلبات المنتج النهائي، وليس من طراز الآلة وحده.

في أعمال الغربلة العملية، تحدث العديد من أخطاء الاختيار لأن المستخدمين يركزون مبكرًا جدًا على مقاس الفتحة الاسمي. وهذا الأمر مهم بالطبع، لكنه لا يمثل سوى جزء واحد من النتيجة. فقد تنجح فتحة غربلة مناسبة للحجر المكسر الجاف وسهل التدفق، لكنها تفشل عندما تحتوي التغذية على رطوبة أو جزيئات صفائحية أو نسبة عالية من المواد القريبة من المقاس المستهدف. وينطبق الأمر نفسه على معلمات الاهتزاز. فالسعة الأعلى أو التردد الأعلى ليسا أفضل تلقائيًا. ويعتمد المزيج المناسب على ما تحاول فصله وعلى سلوك المادة فوق سطح الغربلة.

ابدأ من مقاس الفصل، وليس من طراز الغربال

القرار الأول هو تحديد مقاس الفصل المستهدف. وبعبارة أخرى، ما المقاس الذي ينبغي أن يمر، وما المقاس الذي ينبغي أن يبقى على سطح الغربلة؟ بعد توضيح مقاس الفصل، يمكن تقدير مقاس الشبكة، ولكن لا ينبغي نسخه مباشرة من مقاس المنتج النهائي المطلوب دون إجراء تعديلات.

فعلى سبيل المثال، إذا كانت التغذية تحتوي على كمية كبيرة من الجزيئات القريبة من المقاس المستهدف، أو إذا كانت المادة رطبة ولزجة، فإن اختيار فتحة شبكة مساوية تمامًا لمقاس المنتج المستهدف يؤدي غالبًا إلى انخفاض الكفاءة وانسداد الفتحات. وفي هذه الحالات، يحتاج المقيّمون الفنيون عادةً إلى ترك هامش مناسب بناءً على شكل الجزيئات، وحالة الرطوبة، وكفاءة الغربلة المطلوبة. ولا يوجد معامل تصحيح عام يناسب كل موقع، لذلك ينبغي التحقق من هذا الجزء بالاستناد إلى بيانات الاختبار الفعلية أو خبرة المورد.

تساعد هنا قاعدة بسيطة للحكم: إذا كان خط الإنتاج حساسًا لدقة تصنيف المنتج، فعليك توخي مزيد من الحذر عند اختيار الشبكة. أما إذا كانت العملية تركز بدرجة أكبر على السعة وكان من المقبول حدوث تذبذب بسيط في التصنيف، فيمكن أن يكون اختيار الفتحة أقل تحفظًا قليلًا.

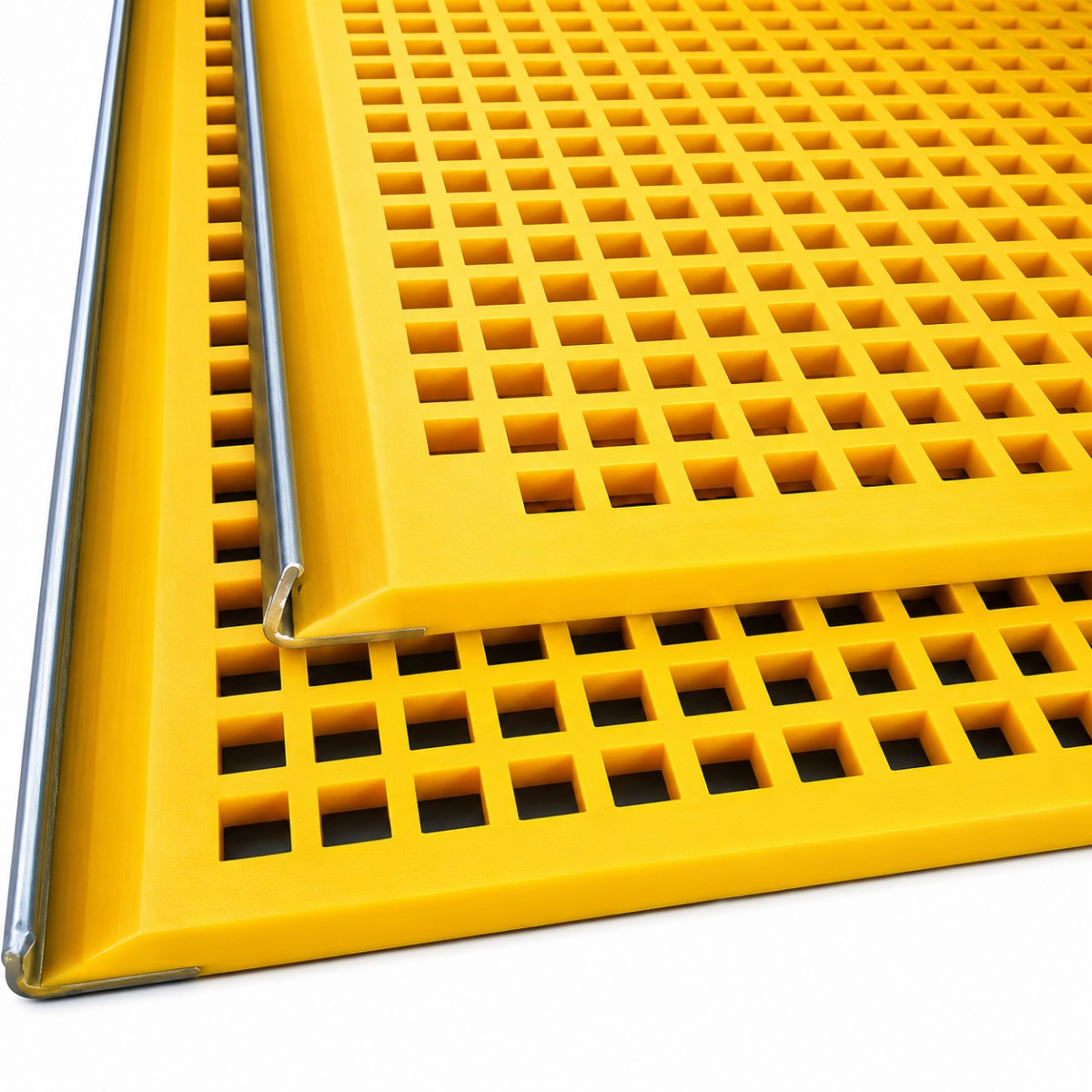

هناك أمر آخر يغفل عنه كثيرون: تؤثر وسيلة الغربلة نفسها في الفتحة الفعالة. فالألواح المصنوعة من البولي يوريثان، والشبكات السلكية المنسوجة، والألواح الفولاذية المثقبة لا تتصرف بالطريقة نفسها أثناء الاستخدام الفعلي. كما يمكن أن يغير نمط التآكل، والمساحة المفتوحة، ومقاومة الانسداد نتيجة الغربلة الفعلية بمرور الوقت.

كيف يؤثر مقاس الشبكة في كفاءة الغربلة في الغربال الاهتزازي الخطي

يحدد مقاس الشبكة كلًا من دقة الفصل واحتمالية مرور الجزيئات عبر سطح الغربلة. وعندما تكون الفتحة صغيرة جدًا، تنخفض السعة وتميل الجزيئات القريبة من المقاس المستهدف إلى التراكم على السطح. أما عندما تكون كبيرة جدًا، فتزداد الإنتاجية، لكن دقة التصنيف تنخفض.

عند تقييم المصنع فعليًا، فهذه هي الظروف التي تستحق التحقق منها قبل تثبيت مقاس الفتحة:

• توزيع أحجام جزيئات التغذية، ولا سيما نسبة الجزيئات القريبة من مقاس الفصل
• محتوى الرطوبة والتلوث بالطين
• شكل الجزيئات، لأن المواد الصفائحية أو الممدودة تتصرف بشكل مختلف عن المواد المكعبة
• مواصفات المنتج المطلوبة ونسبة المواد كبيرة المقاس أو صغيرة المقاس المسموح بها
• العمر التشغيلي المتوقع ومعدل استبدال وسيلة الغربلة

إذا كانت المادة نظيفة وجافة ومتدرجة بشكل متجانس، فسيكون لدى الغربال مجال أكبر للعمل بكفاءة مع فتحة أكثر إحكامًا. أما إذا كانت التغذية متذبذبة بدرجة كبيرة، فمن الأفضل تقييم أسوأ حالة بدلًا من الحالة المتوسطة. فالكثير من أنظمة الغربلة تعمل جيدًا أثناء التشغيل التجريبي، لكنها تفقد استقرارها بمجرد بدء تغير التغذية الفعلية.

الإجابة المختصرة التي يبحث عنها العديد من المشترين هي: اختر مقاس الشبكة وفقًا لمقاس الفصل المستهدف، ثم عدّله بناءً على الرطوبة، ومحتوى المواد القريبة من المقاس، وشكل الجزيئات، والسعة المطلوبة. ولا تعتمد الفتحة نهائيًا قبل التحقق من كيفية تحرك المادة وتطبّقها طبقيًا على سطح الغربلة.

معلمات الاهتزاز: حيث تبدأ العديد من أخطاء الاختيار

بالنسبة إلى الغربال الاهتزازي الخطي، تشمل معلمات الاهتزاز الرئيسية عادةً السعة، وتردد الاهتزاز، وزاوية اتجاه الاهتزاز، وميل سطح الغربلة. وتؤثر هذه المعلمات مباشرةً في قذف المادة، وتطبّقها طبقيًا، وسرعة انتقالها.

وهنا يسود سوء فهم شائع: يفترض بعض المقيّمين أن الاهتزاز الأقوى يحسن الغربلة دائمًا. لكن السعة المفرطة قد تحرك المادة بسرعة كبيرة عبر سطح الغربلة، مما يقلل زمن مكوثها ويؤثر سلبًا في فصل المواد الدقيقة. وقد يساعد التردد المفرط في غربلة الطبقات الرقيقة للمواد الدقيقة، لكنه قد يؤدي أيضًا إلى نتائج ضعيفة إذا لم تتم مواءمته مع السعة وحالة التغذية.

بوجه عام، تحتاج المواد الخشنة والثقيلة غالبًا إلى سعة كافية لتفكيك طبقة المواد ونقلها بفعالية. أما التصنيف الدقيق فعادةً ما يحتاج إلى تحكم أفضل في التطبّق الطبقي وانتشار مستقر للمادة، الأمر الذي قد يتطلب توازنًا مختلفًا بين التردد والسعة. ويعتمد الإعداد الصحيح على سماكة طبقة المادة وعلى مدى سرعة وصول الجزيئات إلى سطح الغربلة.

عند تقييم بيانات الآلة المقدمة من الموردين، اطلب أكثر من مجرد قدرة المحرك وحجم سطح الغربلة. اسأل عن مدى توافق معلمات الاهتزاز الموصى بها مع حالة التغذية لديك. فقد لا تكون مجموعة المعلمات التي تعمل مع الركام منخفض الرطوبة مناسبة للخام الذي يحتوي على مواد دقيقة لزجة.

لا تفصل اختيار الغربال عن بقية الخط

لا يعمل الغربال الاهتزازي بمفرده في المصنع الفعلي. إذ يؤثر انتظام التغذية، وترتيب التفريغ، والتوافق مع المعدات السابقة واللاحقة في النتيجة النهائية. وفي العديد من خطوط الرمل والحصى، يسبب معدل التغذية غير المستقر مشكلات في الغربلة أكبر مما يسببه جسم الغربال نفسه.

لذلك ينظر المقيّمون ذوو الخبرة عادةً إلى الناقل وقسم التغذية إلى جانب الغربال. فإذا وصل تدفق المادة بشكل غير منتظم، فسيظهر حتى الغربال المختار جيدًا كفاءة ضعيفة وتآكلًا متسارعًا. وفي أنظمة نقل الأحجار الخام ذات الحجم الكبير، قد يكون من المفيد مراجعة معدات النقل مثل الناقل الحزامي ذو الحوامل متعددة الطبقات | خط نقل المعادن للأحجار الخام ذات الحجم الكبير باعتبارها جزءًا من توازن الخط بأكمله، ولا سيما عندما يؤثر استمرارية التغذية في حمل سطح الغربلة.

وهنا تظهر فائدة خلفية التصنيع الشامل وخدمات EPC. فالمجموعة التي تتمتع بخبرة طويلة في آلات الغربلة، وشبكات الغربلة المخصصة، والناقلات، وخطوط الركام المتكاملة، تكون عادةً في وضع أفضل لتقييم توافق المعدات من مورد يبيع آلة منفردة فقط. وفي مجالنا، غالبًا ما تكون الخبرة المستمدة من تكامل الخطوط الفعلية أهم من مواصفات الكتالوج المنسقة.

ما الذي ينبغي على المقيّمين الفنيين التحقق منه قبل اتخاذ القرار

قبل اعتماد تكوين الغربال الاهتزازي الخطي، تساعد عمليات التحقق التالية عادةً على توفير الوقت لاحقًا:

• تأكيد مقاس الفصل المطلوب وسماحية المنتج المقبولة
• التحقق من بيانات التغذية الفعلية، وليس السعة التصميمية فقط
• مراجعة الرطوبة ومحتوى الطين والتغيرات الموسمية
• مواءمة نوع وسيلة الغربلة مع ظروف التآكل واحتياجات مقاومة الانسداد
• التحقق من ملاءمة السعة والتردد المقترحين للغربلة الخشنة أو التصنيف الدقيق
• فحص عدد أسطح الغربلة ومساحتها وزمن مكوث المادة معًا
• مراجعة انتظام التغذية السابقة وسعة النقل اللاحقة

إذا كان أحد هذه العناصر غير مؤكد، فينبغي إبقاء الاختيار مفتوحًا. فالاختيار المتسرع يؤدي عادةً إلى إحدى نتيجتين: إما أن يكون الغربال أكبر من اللازم ومرتفع التكلفة، أو أصغر من اللازم ويصبح عنق الزجاجة في المصنع.

هناك أيضًا نقطة عملية تتعلق بتقييم المورد. فالشركة المصنعة التي تمتلك قدرات داخلية في إنتاج شبكات الغربلة، وتصنيع معدات الاهتزاز، وتكامل خطوط الإنتاج، يمكنها عادةً تقديم مشورة أكثر واقعية حول تفاعل تصميم الفتحات وإعدادات الاهتزاز. ويكتسب ذلك أهمية عندما لا يكون المشروع شراءً لمعدة واحدة، بل جزءًا من نظام أكبر للتكسير والغربلة.

أخطاء شائعة تبدو بسيطة لكنها مكلفة

من هذه الأخطاء اختيار مقاس الشبكة استنادًا فقط إلى القطر النظري للجزيئات. ومنها أيضًا طلب السعة القصوى دون مراعاة كفاءة الغربلة. والخطأ الثالث هو تجاهل العمر التشغيلي. فقد تحقق فتحة ما فصلًا مثاليًا في اليوم الأول، لكنها تخرج سريعًا عن حدود السماحية إذا لم تكن وسيلة الغربلة مناسبة لدرجة كشط المادة.

ومن الأخطاء الأخرى التعامل مع بيانات الاختبار الخاصة بمصدر مادة واحد على أنها صالحة للجميع. فحجر المحاجر، وحصى الأنهار، والخام المعدني، والمواد المعاد تدويرها، تتصرف جميعها بشكل مختلف. وحتى داخل الموقع الواحد، قد تختلف الصخور المفجرة بدرجة كافية للتأثير في أداء الغربلة. وإذا تغير مصدر التغذية، فمن المفيد إعادة التحقق من منطق الاختيار.

وبالنسبة إلى المصانع التي تستخدم عدة أسطح غربلة، تذكر أن السطح العلوي والسفلي لا يتطلبان طريقة التفكير نفسها. فعادةً ما يتحمل السطح العلوي العبء الأكبر من الصدمات والفصل الخشن، بينما تكون الأسطح السفلية أكثر حساسية لدقة التصنيف الدقيق وانسداد الفتحات.

منطق الاختيار النهائي

أفضل طريقة لاختيار غربال اهتزازي خطي هي البدء من متطلبات المنتج النهائي والعمل عكسيًا، ثم التحقق من أن مقاس الشبكة، ومعلمات الاهتزاز، ووسيلة الغربلة، وتوافق الخط تدعم هذه النتيجة في ظل ظروف التغذية الفعلية. وإذا كانت المادة صعبة المعالجة، فامنح الأولوية للأداء المستقر بدلًا من كفاءة المختبر المثالية. وإذا كان الخط عالي السعة ومستمر التشغيل، فانتبه جيدًا إلى انتظام التغذية وتوافق المعدات عبر النظام بأكمله.

بالنسبة إلى التقييم الفني، لا يتمثل السؤال الصحيح في «أي غربال هو الأقوى؟»، بل في «أي تكوين سيحافظ في الوقت نفسه على دقة الفصل والإنتاجية والصيانة ضمن حدود يمكن التحكم فيها؟». وعادةً ما يتم اتخاذ القرار السليم عند هذه النقطة.

الأسئلة الشائعة

هل يجب أن يتطابق مقاس الشبكة دائمًا مع مقاس المنتج النهائي تمامًا؟
لا. ففي كثير من الحالات، يحتاج المقاس إلى التعديل وفقًا للرطوبة، والمواد القريبة من المقاس المستهدف، وشكل الجزيئات، والكفاءة المطلوبة.

هل سعة الاهتزاز الأعلى أفضل لكفاءة الغربلة؟
ليس بالضرورة. فالسعة المفرطة قد تقلل زمن المكوث وتخفض أداء فصل المواد الدقيقة.

أيهما أكثر أهمية، التردد أم السعة؟
لا ينبغي تقييم أي منهما بمفرده. فالنتيجة المفيدة تنتج عن الجمع بينهما ومدى ملاءمتهما لحالة المادة.

متى ينبغي إعادة النظر في نوع وسيلة الغربلة المختارة؟
عند مواجهة انسداد الفتحات، أو التآكل السريع، أو عدم استقرار تصنيف المنتج، أو تغير خصائص التغذية.

هل يمكن لغربال جيد أن يحقق أداءً ضعيفًا في الإنتاج؟
نعم. فقد يؤدي عدم انتظام التغذية، أو زيادة تحميل الناقلات، أو سوء توزيع الحمل على سطح الغربلة، أو اختيار وسيلة غير مناسبة، إلى تقويض أداء غربال جيد التصنيع.
