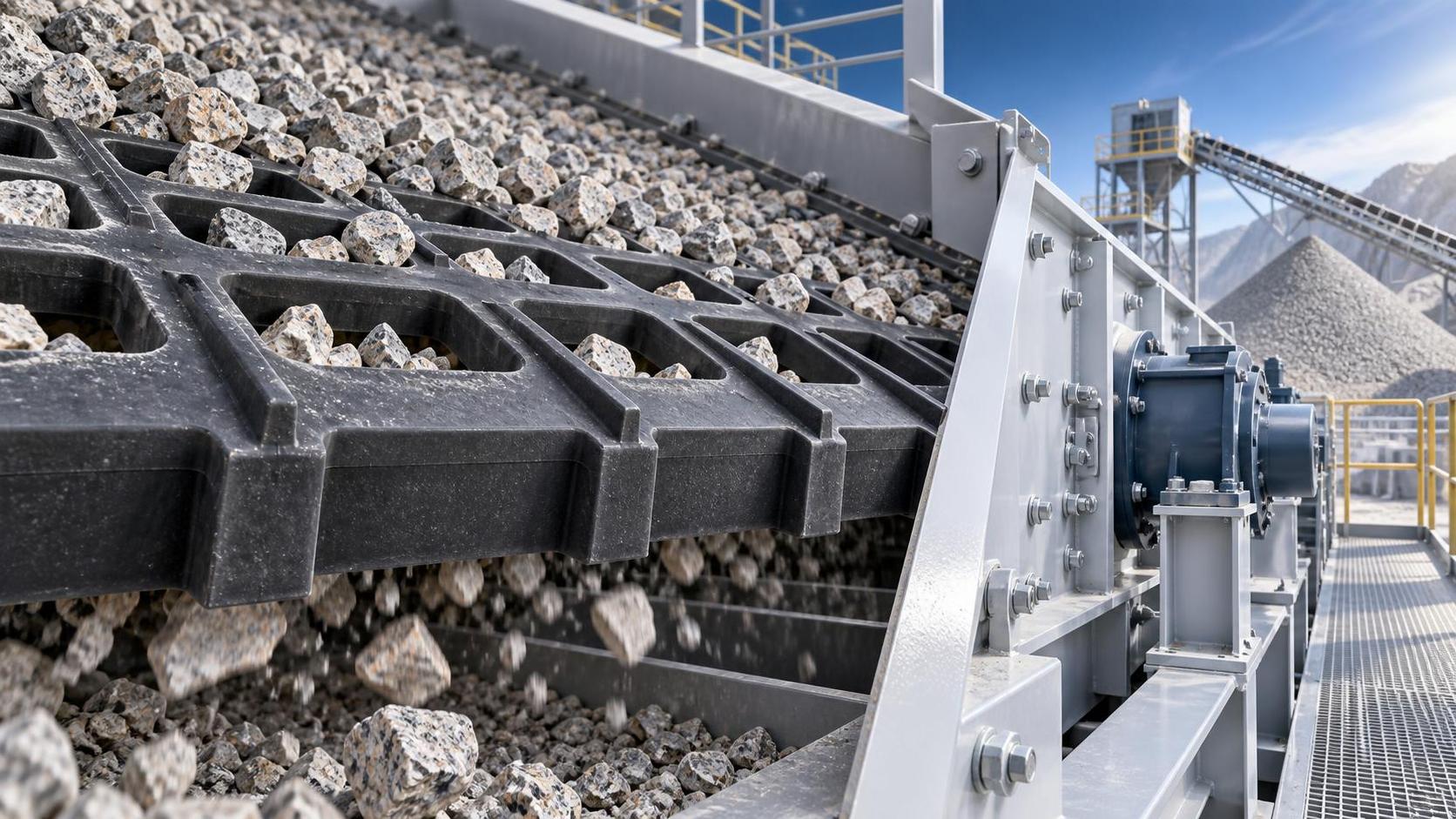

كيف يؤثر حجم الفتحات وسماكة الألواح في قدرة شبكة الغربال المطاطية

كيف يؤثر حجم الفتحة وسماكة اللوح في قدرة شبكة الغربلة المطاطية

بالنسبة لفرق مراقبة الجودة والسلامة، لا تتحدد قدرة شبكة الغربلة المطاطية بحجم الفتحة وحده. إذ تؤثر سماكة اللوح مباشرةً في المساحة المفتوحة، وتدفق المواد، وكفاءة الغربلة، ومقاومة التآكل، وخطر الانسداد أو التحميل الزائد. وقد يتصرف اللوح الذي يبدو مناسبًا في الرسم بشكل مختلف تمامًا عند وصول مواد رطبة أو كاشطة أو زاوية أو حاوية على الطين إلى الغربال الاهتزازي.

وتكمن أهمية ذلك في أن الغربلة تُعامل غالبًا على أنها عملية لاحقة، بينما يمكن أن يؤثر عدم استقرارها في خط إنتاج الركام بأكمله. فقد يؤدي الفصل الضعيف إلى إرسال مواد كبيرة الحجم إلى مخزون المنتج النهائي، وزيادة الحمل المرتجع، وتسبب اختناق الكسارة، أو توليد كمية مفرطة من المواد الناعمة في منتج متدرج. لذلك ينبغي مراجعة اختيار شبكة الغربلة المطاطية كجزء من التحكم في الإنتاج وحماية المعدات وتخطيط الصيانة، وليس مجرد شراء مواد استهلاكية.

الفتحة هي نقطة البداية وليست الحساب الكامل للقدرة

يحدد حجم الفتحة نقطة الفصل الاسمية: تُصنف الجسيمات الصغيرة بما يكفي للمرور عبر الفتحة على أنها مواد دقيقة، بينما تبقى الجسيمات الأكبر على سطح الغربلة. ومع ذلك، لا تضمن الفتحة الاسمية مرور كل جسيم بالحجم نفسه. إذ يؤثر شكل الجسيمات وعمق التغذية والرطوبة وظروف الاهتزاز والمساحة المفتوحة المتاحة في النتيجة الفعلية.

توفر الفتحات الأكبر عمومًا مساحة مرور أكبر ويمكنها التعامل مع حجم أعلى من المواد، على افتراض أن الغربال يستقبل تغذية موزعة بصورة معقولة. وهي شائعة في أسطح الغربلة الأولية والفرز الخشن، حيث يكون الغرض الرئيسي حماية المعدات اللاحقة أو إزالة الكسور الكبيرة. أما الفتحات الأصغر فتتحمل بطبيعة الحال عمق طبقة مواد أقل، ولا سيما عندما تحتوي المواد على جسيمات قريبة من حجم الفتحة. وقد تلامس هذه الجسيمات الفتحة مرارًا دون أن تجد وضعية تسمح بمرورها، مما يقلل القدرة الفعالة حتى عندما يبدو حجم الفتحة الاسمي مناسبًا.

ينبغي لفرق الجودة التمييز بين أبعاد الفتحة والمساحة المفتوحة. فقد يستخدم لوحان الفتحة الاسمية نفسها، لكنهما يقدمان مساحة مرور إجمالية مختلفة بسبب اختلاف عرض القضبان أو هندسة الأضلاع أو هيكل الدعم. ولا يوفر عرض المورد الذي يذكر فقط «فتحة 20 mm» معلومات كافية لإجراء مقارنة موثوقة. كما ينبغي التحقق من تخطيط اللوح، وسطح الغربلة القابل للاستخدام، ونمط الثقوب، وأجزاء الدعم المتبقية.

لماذا تغير سماكة اللوح سلوك التدفق والغربلة

غالبًا ما تُختار سماكة اللوح من أجل عمر التآكل والقوة الهيكلية. ففي مواد المحاجر الكاشطة، قد يقاوم اللوح المطاطي الأكثر سماكة الصدمات والتآكل بصورة أفضل من البديل الأقل سماكة. لكن السماكة تُنشئ أيضًا مسار مرور أطول عبر كل فتحة. إذ يجب أن ينتقل الجسيم عبر عمق الفتحة، لا أن يعبر سطحًا مستويًا فحسب. ويمكن أن يقلل ذلك احتمال المرور، خصوصًا للجسيمات الممدودة أو الرقائقية أو الرطبة أو القريبة من حجم الفتحة.

يكون هذا التأثير أكثر وضوحًا في مقاسات الفصل الدقيقة والمتوسطة. فقد يعمل لوح سميك ذو فتحة صغيرة نسبيًا بحرية أقل من المتوقع، لأن الجسيمات قد تتجسر أو تنحشر أو تحمل الرطوبة إلى داخل الفتحة. ومع الفتحات الخشنة والحجر الجاف المكعب الشكل، قد يكون التقييد أقل أهمية. ولا توجد قاعدة عامة مفادها أن «الأرق أفضل»: إذ يمكن للألواح الرقيقة أن تزيد كفاءة الفتحات، لكنها قد تتآكل مبكرًا أو تنحرف بشكل مفرط أو تتعطل تحت الصدمات الشديدة عند طرف التغذية.

ويتمثل سؤال عملي عند الاختيار في ما إذا كانت السماكة تُستخدم لحل مشكلة صدمات أو مشكلة تآكل أو مشكلة دعم هيكلي. وإذا كانت الصدمات العالية تتركز في منطقة التغذية، فقد يكون استخدام وسط غربلة مقوى أو أكثر سماكة في تلك المنطقة، مع الحفاظ على ترتيب ألواح أكثر انفتاحًا وانسيابية في الأجزاء اللاحقة من سطح الغربلة، أكثر فعالية. وغالبًا ما يكون ذلك أفضل من تطبيق مواصفة لوح ثقيل واحدة على كامل سطح الغربلة.

الموازنة بين المساحة المفتوحة وعمر الخدمة

تُقدّر شبكة الغربلة المطاطية لامتصاصها للصدمات وخفضها للضوضاء وأدائها المقاوم للتآكل في العديد من تطبيقات الركام والتعدين. كما يمكن لمرونتها أن تساعد على تحرير الجسيمات التي قد تبقى عالقة في أوساط الغربلة الصلبة. لكن القدرة تعتمد على كيفية عمل تركيبة المطاط وهندسة الفتحة وسماكة اللوح وإطار الدعم معًا.

ينبغي أن يستند التوازن الصحيح إلى التغذية الفعلية. إذ يمكن أن تفرض المواد الناتجة من الصخور المتجوية وحصى الأنهار والرمال المصنعة والجرانيت الصلب متطلبات غربلة مختلفة للغاية. وتغير المواد الناعمة الرطبة والطين طبيعة المشكلة مرة أخرى. وفي هذه الظروف، قد لا تتحول المساحة المفتوحة الاسمية الكبيرة إلى قدرة مستقرة إذا تعمت الفتحات أو شكلت التغذية طبقة كثيفة عبر سطح الغربلة.

ما الذي يجب فحصه قبل إلقاء اللوم على لوح الغربال

لا يعني انخفاض القدرة تلقائيًا فشل الشبكة. وقبل تغيير الفتحة أو السماكة، ينبغي لفريق الفحص مراجعة حالة التشغيل الكاملة. فقد يؤدي التوزيع غير المتساوي للتغذية إلى تحميل جانب واحد من الغربال بشكل زائد وترك الجانب الآخر غير مستغل. وقد يؤدي معدل التغذية المفرط إلى تكوين طبقة عميقة من المواد، تمنع الجسيمات الدقيقة من الوصول إلى وسط الغربلة. كما قد تنتج مزالق التغذية المتآكلة وأنظمة الرش التالفة وتثبيتات الألواح المرتخية وحركة الغربال غير الصحيحة أعراضًا تبدو كمشكلة في الفتحة.

ومن الفحوصات الميدانية المفيدة مقارنة مقاس المنتج المخطط له بعينات مأخوذة من مجريي المواد كبيرة الحجم والمواد الدقيقة. فإذا احتوت المواد كبيرة الحجم على نسبة مفرطة من الكسر المار، فقد تكون القدرة مقيدة أو قد يحدث تعمية. وإذا احتوت المواد الدقيقة على جسيمات كبيرة الحجم بشكل مفرط، فقد تتعلق المشكلة بتآكل الفتحة أو تلف اللوح أو سعة الاهتزاز المفرطة أو معدل تغذية غير مناسب. وينبغي أن يتبع أخذ العينات إجراء الجودة المعتمد في الموقع بدلًا من الاعتماد على التقييم البصري وحده.

وتُعد مراجعة السلامة مهمة بالقدر نفسه. إذ يمكن أن يرفع سطح الغربلة المسدود الحمل المحتجز ويسهم في حدوث اهتزاز غير طبيعي. وقد تسمح الألواح التالفة للجسيمات الكبيرة بتجاوز الفصل المقصود أو تخلق مكونات مرتخية حول المعدات المتحركة. ويجب دائمًا اتباع إجراءات القفل والعزل قبل فحص أوساط الغربلة أو قضبان الدعم أو أنظمة التثبيت.

يجب أن تتوافق أوساط الغربلة مع دائرة التكسير السابقة

يؤثر توزيع أحجام المواد الواصلة إلى الغربال مباشرةً في قدرة الشبكة. فقد ترسل الكسارة المضبوطة على مقاس خشن جدًا كمية مفرطة من المواد كبيرة الحجم إلى الغربال، مما يزيد إعادة التدوير والصدمات على سطح الغربلة العلوي. كما أن دائرة التكسير التي تنتج نسبة عالية من المواد القريبة من حجم الفتحة قد تجعل الفصل أكثر صعوبة. وفي تطبيقات الجرانيت، ينبغي تقييم العلاقة التشغيلية بين وحدة أولية مثل كسارة الفك FEIFAN PE800×1060 بسعة 136-230tph لتكسير الجرانيت مع تشغيل مستقر، كسارة معتمدة وفق ISO والغربال اللاحق من خلال تدرج التغذية، وليس بناءً على السعة الاسمية وحدها.

وتكون هذه النظرة إلى النظام مفيدة بصورة خاصة عندما لا تحل التغييرات المتكررة للألواح مشكلة ضعف الأداء. فقد تكون الشبكة مصنعة بشكل صحيح، لكنها غير متوافقة مع شكل الجسيمات أو طاقة الصدمات أو حجم التغذية الناتج في المراحل السابقة. وقد يوفر تعديل إعدادات الكسارة أو معدل المغذي أو تصميم المزالق أو ترتيب الأسطح حلًا أكثر استدامة في بعض الأحيان من مجرد تركيب لوح أكثر سماكة.

مواصفة أكثر قابلية للتبرير لشبكة الغربلة المطاطية

لأغراض المشتريات وقبول الجودة وسجلات الصيانة، ينبغي أن تحدد مواصفة وسط الغربلة أكثر من حجم الفتحة. وينبغي أن تذكر شكل الفتحة وأبعادها، وسماكة اللوح، والأبعاد الخارجية للوح، وطريقة التثبيت، وموضع التركيب المتوقع، وخصائص المواد، وأي سماحية حرجة مطلوبة للمشروع. وعندما يكون تدرج المنتج خاضعًا للتحكم بموجب عقد أو معايير محلية، ينبغي ربط مواصفة الغربال بعملية الاختبار وأخذ العينات المطلوبة.

في قاعدة تصنيع Feifan في بينتشو، تعمل عمليات الشبك السلكي جنبًا إلى جنب مع تصنيع معدات الكسارات والغرابيل الاهتزازية والمغذيات والناقلات وخطوط الركام الكاملة. وهذا التكامل مفيد لأن اختيار الشبكة يمكن فحصه في ضوء هيكل سطح الغربلة وسلوك التغذية وتصميم الدائرة بدلًا من التعامل معه بصورة منفصلة. وبمصنع تبلغ مساحته 66,000 متر مربع، و156 موظفًا في الورش، وفريق بحث وتطوير تقني يضم 13 مهندسًا كبيرًا، تدعم المجموعة كلاً من الأوساط القياسية وترتيبات الغربلة الخاصة بالمشاريع.

ينبغي أن يستند القرار النهائي إلى السلوك الفعلي للمادة بمرور الوقت: توزيع أحجامها ورطوبتها وكشطيتها وشكلها ومعدل تغذيتها وميلها إلى التعمية. تحدد الفتحة مقاس الفصل؛ وتحدد السماكة جانبًا كبيرًا من المتانة ومقاومة المرور. ويمنح تقييمهما معًا فرق الجودة والسلامة أساسًا أوضح للتحكم في اتساق المنتج وتجنب التحميل الزائد الممكن تفاديه وجدولة الاستبدال قبل أن يتحول اللوح المتآكل إلى خطر على العملية.
