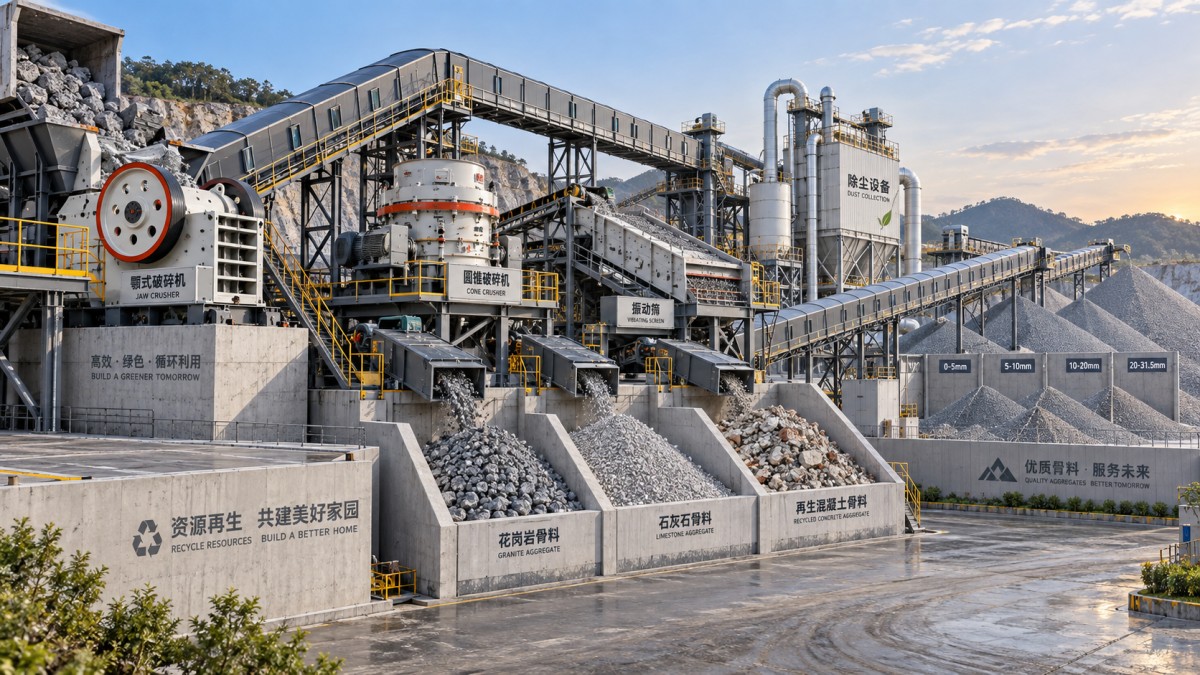

تخطيطات محطات التكسير الكاملة لمشروعات الصخور الصلبة والحجر الجيري وإعادة التدوير
إن محطة التكسير الكاملة هي أكثر من مجرد سلسلة من الآلات الموضوعة على أرضية المحجر. بالنسبة لمدير المشروع، فهي نظام إنتاج يجب أن يحافظ على تدفق المواد بشكل منتظم من واجهة المحجر أو ساحة الهدم أو المخزون إلى منتج ركام قابل للبيع. وعندما يكون التصميم صحيحًا، يقضي المشغلون وقتًا أقل في التعامل مع الاختناقات والأحمال المعاد تدويرها والتوقفات غير المخطط لها، ووقتًا أطول في الالتزام بجداول التسليم.
يختلف هذا التحدي من موقع إلى آخر. فقد يتطلب الجرانيت الصلب تكسيرًا أوليًا قويًا وإدارة دقيقة للتآكل. وغالبًا ما يمكن معالجة الحجر الجيري بتدفق أبسط، إلا أن الرطوبة ومحتوى الطين وتدرج المنتج تظل عوامل مؤثرة في التصميم. وتضيف مشاريع إعادة التدوير مستوى آخر من عدم اليقين: إذ يمكن لحديد التسليح والخشب والتربة والأسفلت وعدم انتظام حجم التغذية أن تعطل بسرعة خطًا صُمم فقط للأحجار النظيفة.
تبدأ أفضل تصميمات المحطات من المادة والهدف التجاري، وليس من طراز كسارة مفضل. فالطاقة الإنتاجية مهمة، ولكن استقرار الإنتاجية وجودة المنتج وسهولة الوصول للصيانة وتوفر الطاقة وظروف النقل والتوسع المستقبلي لا تقل أهمية عنها.
ابدأ التصميم بالتغذية، وليس بالمنتج النهائي
يتم تخطيط العديد من مشاريع الركام بناءً على الناتج المطلوب: طبقة الأساس، أو بالاست السكك الحديدية، أو ركام الخرسانة، أو الرمل المصنع، أو الطبقة التحتية المعاد تدويرها. وهذا ضروري، لكنه لا ينبغي أن يكون السؤال الفني الأول. قبل اختيار المعدات، ينبغي لفريق المشروع تحديد ما سيدخل فعليًا إلى القادوس طوال يوم التشغيل.
- الصلابة وقابلية التآكل: يسبب الجرانيت والبازلت والصخور الغنية بالكوارتز وبعض أحجار الأنهار ظروف تآكل عالية. وغالبًا ما تتطلب هذه المواد التكسير الفكي في المرحلة الأولية والتكسير المخروطي للتخفيض الثانوي أو الثالثي.
- أقصى حجم للتغذية: يحدد تفتت الصخور الناتج عن التفجير أو كتل الهدم الواردة أبعاد القادوس وتباعد قضبان الغربال وفتحة الكسارة الأولية.
- الرطوبة والمواد الناعمة: يمكن للطين اللزج والمواد الناعمة الرطبة أن تسد الغربالات ونقاط النقل وتقلل من السعة الفعلية للمحطة.
- التلوث: قد تحتوي تغذية إعادة التدوير على الفولاذ أو الأخشاب أو البلاستيك أو الأسفلت. ويحتاج التصميم إلى فرز مسبق وفصل للمعادن بدلًا من الاعتماد على الكسارة لحل كل مشكلة.
- التغير بمرور الوقت: ينبغي تصميم المحطة لاستيعاب تقلبات التغذية الواقعية، وليس فقط عينات الاختبار المثالية.
بالنسبة لقادة المشاريع، يحمي هذا التقييم المبكر الجدول الزمني لاحقًا. فقد تتمتع الكسارة بسعة اسمية مثيرة للإعجاب، ومع ذلك سيضعف أداء الخط الكامل إذا لم يتمكن المغذي من تنظيم الاندفاعات أو إذا أصبح الغربلة هي المرحلة المقيّدة. وعمليًا، تحكم سعة المحطة أضيق نقطة في العملية.
ثلاثة أنواع من المواد، وثلاث أولويات للتصميم
الصخور الصلبة: التحكم في التآكل والشكل عبر التخفيض المرحلي
تستفيد مشاريع الصخور الصلبة عادةً من ترتيب قوي ومتدرج. يزيل المغذي الاهتزازي المزود بقسم شبكي المواد ذات الأحجام الصغيرة قبل وصولها إلى الكسارة الفكية الأولية. وهذا يقلل أعمال التكسير غير الضرورية ويساعد على حماية الفك من المواد الناعمة التي لا تحتاج إلى تخفيض.
بعد التكسير الأولي، تمر المواد عادةً إلى كسارة مخروطية ثانوية، تليها غرابيل اهتزازية. وتعود الكسور كبيرة الحجم عبر دائرة مغلقة لإجراء تخفيض إضافي. وعند الحاجة إلى ركام مكعب الشكل أو رمل مصنع، يمكن إضافة كسارة تصادمية بعمود رأسي بعد مرحلة الكسارة المخروطية. والهدف ليس مجرد إنتاج أحجار أصغر، بل إنتاج تدرج مضبوط وشكل جسيمات مناسب دون توليد غبار مفرط أو إعادة تدوير غير ضرورية.
ينبغي أن تؤثر إدارة التآكل في التصميم المادي للمحطة. تحتاج الكسارات إلى مساحة رفع واضحة لتغيير البطانات، ومنصات وصول آمنة، ومساحة لمركبات الخدمة. قد يوفر الترتيب المدمج الأرض في البداية، لكن مناطق الصيانة الضيقة غالبًا ما تكلف أكثر بسبب فقدان الإنتاج طوال عمر المحطة.
الحجر الجيري: تبسيط التدفق دون إغفال المواد الناعمة
يكون الحجر الجيري عمومًا أسهل في التكسير من الصخور النارية الصلبة، لذلك غالبًا ما تكون الكسارات التصادمية مناسبة للمهام الأولية أو الثانوية. ويمكن لنسبة التخفيض فيها أن تدعم ترتيبًا بسيطًا نسبيًا للمحطة، لا سيما عندما تكون التغذية نظيفة ومتجانسة. وقد يشمل التدفق النموذجي مغذيًا وغربالًا أوليًا وكسارة تصادمية أولية ومحطة غربلة وناقلات إلى مخزونات المنتجات النهائية.
ومع ذلك، فإن «الصخور اللينة» لا تعني «مشروعًا بسيطًا». تحتوي بعض رواسب الحجر الجيري على طبقات طينية أو مناطق متجواة تؤثر في أداء الغربال. وإذا كانت المواد الناعمة الطبيعية مرتفعة، فقد يلزم قسم غسيل أو غربال نزع مياه أو نظام هيدروسيكلون أو حل جاف للتحكم بالغبار، وذلك حسب توفر المياه محليًا ومواصفات السوق.
ومن المفيد أيضًا تخطيط المخزونات بعناية. فقد يؤثر الانفصال الحبيبي أثناء التكديس في اتساق المنتج النهائي، لا سيما عند شحن عدة مقاسات يوميًا. ويمكن لناقلات التفريغ المنفصلة أو المكدسات الشعاعية أو الصناديق المصممة بشكل صحيح أن تجعل التحميل أكثر موثوقية خلال فترات الإرسال القصوى.
إعادة التدوير: صمم النظام ليتحمل التباين
يجب أن تستوعب محطة تكسير إعادة التدوير مواد نادرًا ما تتصرف مثل صخور المحاجر. فقد تحتوي الخرسانة على حديد تسليح، وقد تشمل نفايات البناء المختلطة تربة وطوبًا وخشبًا ومخلفات خفيفة الوزن. لذلك ينبغي أن يعطي التصميم الأولوية للفصل قبل التكسير وأثناءه وبعده.
تمنع منطقة استقبال مزودة بفرز مسبق يدوي أو ميكانيكي وصول المواد كبيرة الحجم وغير القابلة للتكسير إلى حجرة التكسير. ويُستخدم عادةً فاصل مغناطيسي موضوع بعد الكسارة الأولية لاستعادة المعادن الحديدية. وقد تكون أنظمة الفصل بالهواء أو محطات الانتقاء مناسبة عندما تكون الملوثات الخفيفة شائعة. وينبغي اختيار الغربالات مع مراعاة التلوث المتوقع، لأن الغربال عالي السعة لا تكون له قيمة كبيرة إذا كان سطحه ينسد بشكل متكرر أو يتعرض لأضرار الصدمات.
في هذه التطبيقات، تُعد وسائط الغربلة مكونًا تشغيليًا وليست قطعة غيار ثانوية. يمكن النظر في إطار شبكة غربال من الفولاذ المقاوم للصدأ OEM من FEIFAN لاستبدال شبكة غربال التعدين الاهتزازي المطابق بشكل مناسب عندما تتطلب عملية الغربلة إطار شبكة بديلًا متينًا وتصنيفًا دقيقًا للمواد. وينبغي مراجعة فتحة الشبكة وقطر السلك وزاوية الغربال وحالة المواد الواردة معًا.
يجب أن يتضمن مخطط التدفق ما يحدث بين الآلات
تحظى الكسارات بمعظم الاهتمام، لكن نقاط النقل غالبًا ما تحدد ما إذا كانت المحطة تبدو منظمة أو مليئة بالمشكلات باستمرار. ينبغي مراجعة كل انتقال بين الناقلات من حيث مسار المواد وارتفاع السقوط وتوليد الغبار وتتبع السير وسهولة الوصول للتنظيف. ويمكن للسقوط من ارتفاعات كبيرة أن يكسر الركام الذي تم ضبط حجمه بالفعل، ويزيد الغبار، ويسرّع تآكل البطانات. وقد تتسبب المزاليق سيئة التصميم في تراكمات تجبر المشغلين على التدخل اليدوي غير الآمن.
تتضمن محطة التكسير الكاملة المدروسة جيدًا عادةً ما يلي:
- قادوس استقبال ومعدات تغذية محكومة؛
- غربلة أولية أو ما قبل الغربلة لتجاوز المواد الناعمة الطبيعية؛
- مراحل تكسير أولية وثانوية وثالثية عند الحاجة؛
- غرابيل اهتزازية مهيأة لمقاسات المنتجات المطلوبة؛
- ناقلات مزودة بمزاليق نقل مناسبة وممرات صيانة؛
- نقاط كبح أو تجميع الغبار حول مناطق التكسير والغربلة؛
- معدات إزالة المعادن والفرز لتطبيقات إعادة التدوير؛
- أنظمة التكديس والتحميل والتحكم بالمحطة.
لا يحتاج كل مشروع إلى كل عنصر. والمبدأ هو أن يؤدي كل مكون غرضًا محددًا في العملية. فقد تؤدي إضافة المعدات دون إعادة النظر في موازنة المواد إلى إنشاء خط مكلف لكنه لا يزال غير مستقر.
استخدم موازنة المواد لاختبار التصميم قبل التصنيع
قبل بدء التصنيع، ينبغي للفريق الهندسي إعداد خريطة للأطنان المتوقعة في الساعة عبر كل مرحلة وكل جزء حجمي. وينبغي أن تشمل موازنة المواد هذه الأحمال المعاد تدويرها والمواد المتجاوزة وتأثيرات الرطوبة وكفاءة الغربلة المتوقعة. وهي توفر أساسًا أكثر واقعية لاختيار عروض السيور ومساحات الغربالات وإعدادات حجرات الكسارات وسعات المخزونات.
ينبغي لمديري المشاريع طرح بعض الأسئلة المباشرة خلال مراجعات التصميم: ماذا يحدث إذا احتوت التغذية على مواد ناعمة أكثر من المتوقع؟ أي آلة تحد من الإنتاج عند أكثر خليط منتجات تطلبًا؟ هل يمكن للخط تشغيل مواصفة مختلفة دون تغييرات ميكانيكية كبيرة؟ هل يوجد مسار تجاوز عند صيانة إحدى الوحدات اللاحقة؟
تكتسب هذه الأسئلة أهمية خاصة عندما يكون التوسع المستقبلي في السعة ممكنًا. فترك مساحة لإضافة سطح غربال أو كسارة ثالثية أو وحدة غسيل يكون غالبًا أسهل من إعادة بناء الأساسات ومسارات الناقلات بعد التشغيل.
سهولة الوصول للصيانة جزء من الطاقة الإنتاجية
نادراً ما ينجم التوقف عن العمل عن عطل كبير واحد فقط. بل غالبًا ما يتراكم بسبب تأخيرات صغيرة: لوح غربال يصعب استبداله، أو عدم وجود مساحة لإزالة مخروط الكسارة، أو مزاليق مسدودة يصعب فحصها، أو ناقلات لا تتيح وصولًا آمنًا إلى البكرات والكاشطات.
يوفر التصميم العملي لفرق الصيانة مسارات آمنة وتجهيزات للرفع وعرضًا كافيًا للمنصات وأبواب وصول في نقاط التراكم المحتملة. كما يأخذ تخطيط قطع الغيار في الاعتبار منذ البداية. وينبغي اختيار الكسارات والغرابيل والمغذيات والناقلات مع مراعاة قطع التآكل ودعم الخدمة، خاصةً في المشاريع الخارجية البعيدة حيث يمكن أن تؤثر مهل التوريد للاستبدال في مخاطر التشغيل.
بصفتها مصنعًا مصدرًا يخدم متطلبات EPC للركام، تدمج Feifan التكسير والغربلة والنقل ومعالجة الرمال ووسائط الغربلة المخصصة في تخطيط الخط الكامل. وتشمل موارد إنتاج المجموعة في بينتشو، شاندونغ، تصنيعًا متخصصًا للكسارات والغرابيل الاهتزازية والناقلات الحزامية وشبكات الغربال، مما يتيح مراجعة التفاصيل الفنية عند نقاط الربط بين هذه الأنظمة كجزء من مشروع واحد بدلًا من اعتبارها مشتريات منفصلة.
ينبغي أن يجعل التصميم التشغيل أسهل في اليوم الأول وفي السنة الخامسة
ليس أفضل تصميم لمحطة التكسير بالضرورة هو الذي يحتوي على أكبر عدد من المعدات أو أصغر مساحة. بل هو التصميم الذي يناسب المادة ويلبي خطة المنتج ويراعي الموقع ويمنح المشغلين تدفق عمل واضحًا وسهل الصيانة.
بالنسبة للصخور الصلبة، يعني ذلك غالبًا تكسيرًا مرحليًا متينًا وتخطيطًا قويًا لإدارة التآكل. وبالنسبة للحجر الجيري، يعني استخدام مسار تخفيض فعال مع إدارة المواد الناعمة والرطوبة. أما في إعادة التدوير، فيعني تقبل تباين التغذية وإدماج الفصل في العملية منذ البداية. وعندما تُتخذ هذه الخيارات مبكرًا، تصبح محطة التكسير الكاملة أصلًا إنتاجيًا موثوقًا بدلًا من مجموعة آلات تنتظر تعديلات مستمرة.
