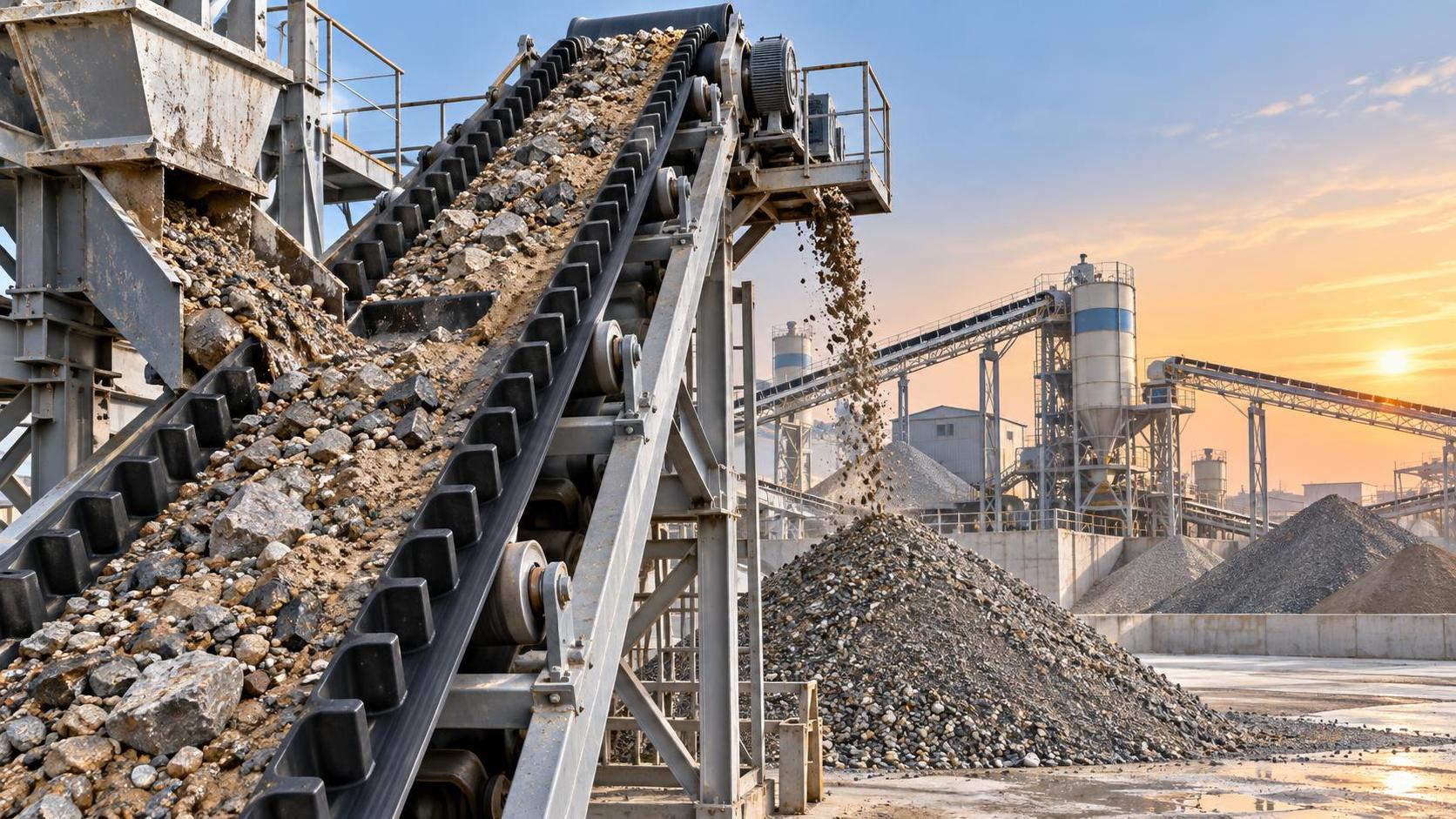

زاوية السير، والنتوءات، وحجم المواد في نقل الركام المائل

ينجح الناقل المائل عندما يحتفظ السير بالحمولة كطبقة مستقرة من نقطة التغذية إلى نقطة التفريغ. يجب تقييم زاوية السير، وهندسة العوارض، وحجم المادة معًا، لأن تغيير أحدها غالبًا ما يغير النطاق المقبول للآخرين. يمكن لسير ينقل الأحجار المكسرة الجافة ومتدرجة المقاسات بسلاسة عند زاوية معينة أن يتعرض لارتداد المادة أو انفصالها الحبيبي أو انسكابها الجانبي بعد أن تصبح التغذية أكثر رطوبة أو أدق أو أقل انتظامًا.

بالنسبة إلى ناقل سير مائل لمحطة الركام، فإن السؤال العملي الأول ليس ببساطة مدى انحدار المسار المطلوب. بل هو ما إذا كانت المادة تظل مدعومة باحتكاك السير طوال مراحل التسارع والنقل والتفريغ. ويتحدد الجواب بحسب شكل الجسيمات، والرطوبة، ومحتوى المواد الناعمة، وعمق التغذية، وسطح السير، وطريقة دخول المادة إلى الناقل.

اعتبر زاوية السير حدًا لاحتفاظ المادة

يقلل الميل الأكبر من المساحة الأفقية التي يشغلها الناقل، لكنه يزيد المركبة المنحدرة للحمل. عند ميل معتدل، قد يحتفظ سير تقليدي ذي سطح خشن أو منقوش بالركام متدرج المقاسات جيدًا دون عوارض خاصة. ومع زيادة الزاوية، تبدأ الأحجار المفردة بالانزلاق بالنسبة إلى السير، لا سيما عندما تشكل الجسيمات المستديرة أو المواد الناعمة الرطبة طبقة منخفضة الاحتكاك تحت المادة الخشنة.

تؤثر زاوية السير أيضًا في شكل طبقة المادة. يمكن لزاوية نقل منخفضة أن تحمل طبقة عريضة ومنخفضة. أما الزاوية الأكثر انحدارًا فتميل إلى سحب الحمل نحو الجانب الخلفي لكل عارضة أو نحو الحافة السفلية لسطح السير. وإذا كان مجرى التغذية يضع المادة بصورة غير متساوية، يصبح هذا الشكل غير مستقر وينتج عنه تدفقات متقطعة عند التفريغ.

لا تحكم على الميل المسموح به استنادًا إلى أكبر حجر وحده. فقد تبدو الجسيمات الكبيرة والزوايا ثابتة، بينما تتحرك الرمال الناعمة أو نواتج الغربلة الرطبة أو المواد الناعمة الملوثة بالطين إلى أسفل بينها. تقلل هذه الحركة الاحتكاك الفعلي للحمل بأكمله. لذلك قد يظهر سطح السير نظيفًا قرب الحواف بينما يفقد المادة داخليًا بسبب انزلاق تدريجي إلى الخلف للجزء الناعم.

العوامل التي تؤثر في القرار

• الركام المكسر الجاف والزوايا يميل إلى التشابك ويقاوم الانزلاق أفضل من الحصى المستدير، رغم أن القطع الكبيرة الحادة قد تتلف غطاء السير أو تعلق عند جذور العوارض.
• المواد الناعمة الرطبة والمواد اللزجة تغير طبقة التلامس مع السير. وقد تظهر المشكلة على شكل تلطيخ أو ارتجاع للمادة أو انزلاق مفاجئ إلى الخلف بعد زيادة معدل التغذية.
• التوزيع الواسع للأحجام يسبب فراغات وانفصالًا حبيبيًا. تستقر الجسيمات الصغيرة تحت الأحجار الأكبر، بينما قد تتدحرج الجسيمات الكبيرة أو تتجسر عند المجرى والتفريغ.
• التغذية المتغيرة مهمة بقدر أهمية السعة المتوسطة. فالسير الذي يثبت عليه حمل رقيق ومتساوٍ قد يفقد استقراره عندما يطلق المغذي تدفقًا قصيرًا وعميقًا.

تعد زيادة انحدار السير دون إعادة تقييم منطقة التحميل مصدرًا شائعًا لإعادة العمل. فقد ينتقل حمل متمركز عند مدخل الناقل نحو أحد الجانبين بعد استقراره في السير المقعر. وقد يُظن حينها أن عدم المحاذاة وتسرب الألواح الجانبية والتحميل غير المتساوي للبكرات مشكلة تتبع للسير، بينما السبب الأصلي هو عدم استقرار التحميل على منحدر.

يجب أن تدعم العوارض الحمل دون أن تصبح مصائد للمادة

تقسم العوارض السير إلى جيوب حمل. والغرض منها هو مقاومة حركة الحمل إلى أسفل، وليس مجرد جعل السير يبدو مناسبًا للنقل شديد الانحدار. يجب أن يتوافق ارتفاع العوارض وتباعدها وشكلها ومرونتها وقوة تثبيتها مع عمق وطبيعة طبقة المادة.

يمكن للعوارض المنخفضة التحكم في طبقة ضحلة من الركام الصغير عندما يكون احتكاك السير قريبًا من الكفاية ولكن يجب منع الانزلاق العرضي. توفر العوارض الأعلى قوة احتفاظ أكبر، لكنها تزيد أيضًا من التعرض للصدمات في منطقة التحميل وقد تسبب تراكم المادة على وجوهها الأمامية. بالنسبة للركام الخشن والحاد، قد تتعرض العوارض المرتفعة أو الصلبة بشكل مفرط لضربات متكررة من الأحجار الساقطة. وقد يؤدي ذلك إلى إرخاء نقاط التثبيت أو تشقق المطاط حول قاعدة العارضة أو تشوه موضعي في السير.

غالبًا ما يُفهم التباعد على أنه إعداد بسيط للسعة. فالتباعد الأوسع بين العوارض يشكل جيوبًا أكبر، لكن المادة قد تندفع داخل هذه الجيوب عندما تكون التغذية غير منتظمة. أما التباعد الضيق جدًا فيزيد عدد العوارض المارة تحت نقطة التحميل وقد يقلل المساحة المفتوحة الفعالة للجسيمات الأكبر. ويوفر التباعد المفضل للحمل مساحة ليستقر دون السماح للقطع الكبيرة بالتدحرج إلى الخلف بين العوارض.

لا ينبغي اختيار العارضة بمعزل عن شكل السير. ففي السير المسطح، تحتفظ العارضة تقريبًا بكامل عرض الحمل. وفي السير المقعر، تتجمع المادة قرب المركز، وقد تحمل الأجزاء الجانبية من العارضة حمولة قليلة. قد تكون الجدران الجانبية ضرورية عندما تتحرك المواد الناعمة أو المستديرة نحو حافة السير، لكنها تتطلب أيضًا تصميمًا دقيقًا لمنطقة الانتقال. ويمكن للجدران الجانبية التي تُضغط أو تُطوى أو تُسحب جانبيًا عبر منطقة انتقال غير مناسبة أن تتآكل سريعًا وتتسبب في انسكاب متفرق.

يتعلق حجم المادة بالشكل والنطاق وتكوين التغذية

يعد المقاس الاسمي الأقصى ضروريًا لاختيار المعدات، لكنه لا يصف بالكامل سلوك النقل المائل. فالحجر المسطح على شكل لوح والحجر شبه المكعب ذوا المقاس الاسمي المتشابه يتصرفان بصورة مختلفة على سير ذي عوارض متحرك. يمكن للجسيمات الطويلة أن تتجه بعرض جيب العارضة وتتجسر. وتميل الجسيمات المستديرة إلى التدحرج. وقد تنضغط المادة الناعمة تحت الشظايا الخشنة وتحتفظ بالماء، مما يكوّن طبقة متحركة أثناء تسارع السير.

عندما تدخل قطع كبيرة جدًا إلى ناقل مصمم لتدرج أحجام أضيق، قد يكون العرض المباشر تمزق عارضة، لكن المشكلة الأكبر غالبًا ما تكون في تكوين التغذية. فقد ترتد القطعة كبيرة الحجم التي تصل بسرعة عالية بدلًا من أن تستقر. وقد تصطدم بعدة عوارض، أو تدور نحو لوح الحاجز الجانبي، أو تبقى بارزة فوق طبقة المادة وتسقط عند منطقة انتقال التفريغ. يقلل ارتفاع التغذية المنخفض، ومعدل المغذي المتحكم به، ومجرى يوجه المادة في اتجاه حركة السير هذه الآثار بصورة أكثر موثوقية من مجرد إضافة عوارض أثقل.

تثير المواد الناعمة مصدر قلق مختلفًا. فمع الرمال المصنعة الجافة أو نواتج الغربلة النظيفة، قد يحمل السير طبقة مستقرة عند ميل يصبح غير مناسب بمجرد إدخال الماء في المرحلة السابقة. بعد الغسل، يؤثر زمن التصريف وأداء نزع المياه في الناقل بقدر تأثير نسيج السير مباشرة. وعندما تغذي غسالة لولبية سير نقل مائلًا، ينبغي مراعاة الرطوبة المحتجزة وحمل المواد الناعمة وفق حالة تفريغ الغسالة بدلًا من التعامل معها كمواصفة عامة للرمال. توضح معدات مثل آلة غسالة الرمال الحلزونية الثقيلة OEM لمعالجة الفلسبار، مزودة بشفرات معززة ومحرك مخفض ونظام تزييت بالزيت سبب وجوب مواءمة الناقل اللاحق مع الحالة الفيزيائية للمادة المفرغة.

غالبًا ما تحدد التغذية والتفريغ نجاح التصميم

حتى ترتيب السير والعوارض المناسب سيواجه صعوبة إذا سقطت المادة عموديًا على سير متحرك شديد الانحدار. ينبغي أن تسمح منطقة الصدم للحمل بالتسارع نحو سرعة السير قبل وصوله إلى المنحدر الرئيسي. تُسحب المادة التي تدخل ببطء شديد مقارنة بسرعة السير إلى أعلى المنحدر بواسطة العوارض؛ أما المادة التي تدخل بسرعة كبيرة جدًا فقد ترتد وتنتشر جانبيًا وتفرط في تحميل أختام الألواح الجانبية. تزيد كلتا الحالتين تآكل السير وتنتجان حملًا متذبذبًا.

عند التفريغ، يجب أن تحرر بكرة الرأس ومسار القذف المادة بصورة نظيفة. فقد يلتصق الركام الناعم الرطب بالسير بعد نقطة التفريغ، بينما يمكن للمادة الخشنة أن ترتد عن بطانات المجرى إذا كان مجرى الاستقبال قريبًا جدًا أو في موضع غير صحيح. الارتجاع ليس دائمًا مشكلة في ضبط الكاشطة. فقد يشير إلى مادة متراكمة عند العوارض، أو رطوبة زائدة، أو نسيج غير مناسب لغطاء السير، أو خلوص غير كافٍ عند التفريغ.

ينبغي أن يركز الفحص على الأنماط المتكررة بدلًا من الانسكابات المنفردة. تشير المادة المتجمعة أسفل الجانب السفلي للعودة إلى انزلاق ارتجاعي أو تسرب من منطقة التحميل. ويشير التراكم المتكرر خلف كل عارضة إلى مواد ناعمة رطبة أو تنظيف غير كافٍ. وغالبًا ما يدل الضرر المتركز في عدد قليل فقط من العوارض على صدمة من قطع كبيرة جدًا أو اندفاع من المغذي. تمنع هذه الفروق استخدام ضبط تتبع السير لإخفاء مشكلة في مناولة المواد.

الترتيب الأكثر موثوقية هو الذي يحافظ على حمل متسق ضمن نطاق التغذية الفعلي، ويبقي المادة محصورة عبر أقسام الانتقال، ويفرغها دون ارتجاع مستمر. تحدد زاوية السير تحدي الجاذبية؛ وتوفر العوارض الاحتفاظ؛ ويحدد حجم المادة وحالتها مقدار هذا الاحتفاظ المتاح فعليًا.
